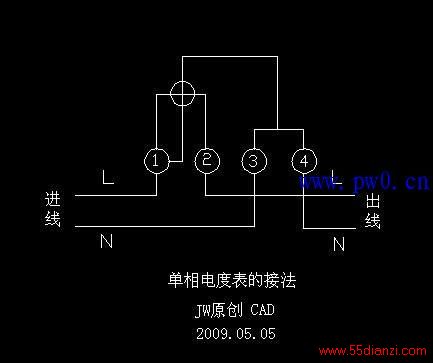

如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。 直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号，如下图 接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。无论何种接法，相线（火线）必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。

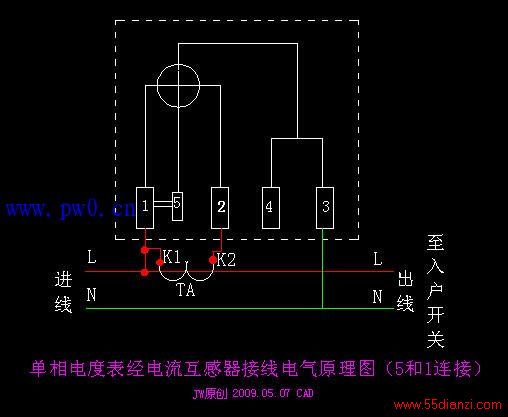

3、经互感器接入法 在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。接法有两种： （1）单相电度表内5和1端未断开时的接法。 由于表内短接片没有断开，所以互感器的K2端子禁止接地。如图

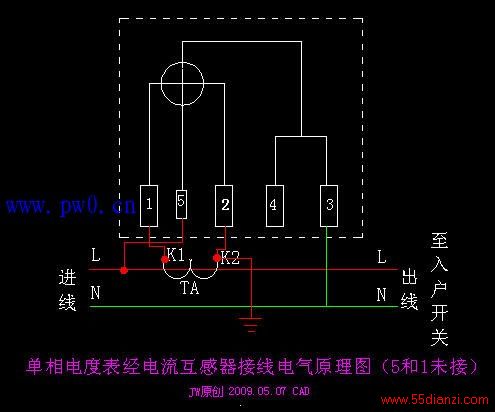

（2）单相电度表内5和1端短接片已断开时的接法。 由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。
四、机械式三相四线制有功电度表的常用接法，如下图 1、直接接入法 如果负载的功率在电度表允许的范围内，那么就可以采用直接接入法。 2、经互感器接入法
度表测量大电流的三相电路的用电量时，因为线路流过的电流很大，例如300-500A，不可能采用直接接入法，应使用电流互感器进行电流变换，将大的电流变换成小的电流，即电度表能承受的电流，然后再进行计量。一般来说，电流互感器的二次侧电流都是5A，例如300/5,100/5。
