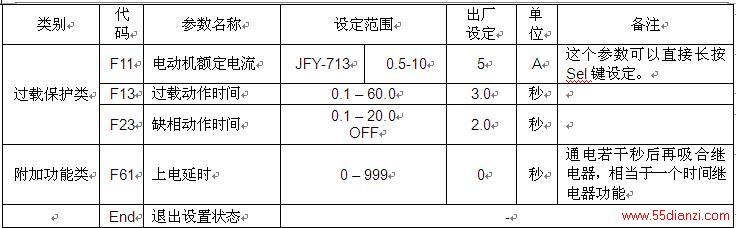

一、怎样查看A、B、C三相电流？四．操作指南 正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。二、怎样设置电动机额定电流值？ 长按“Sel”键2秒，液晶显示“电流设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状态。三、怎样从告警（保护）状态恢复？ 当发生过载、缺相等告警时，会在显示屏上闪烁显示“过载”、“缺相”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。四、怎样设置参数？在显示电流的状态下，长按“5”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。内部 参数代码如下表所示：

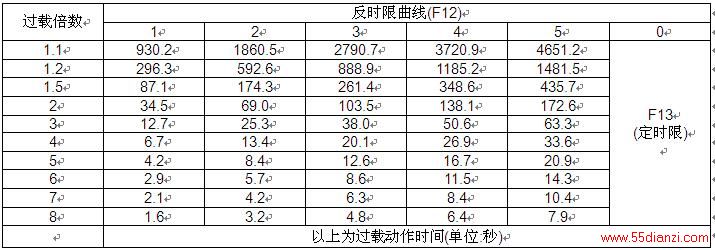

■ 基本工作原理 电流检测通过内置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。过载保护过载保护可分为定时限保护和反时限保护两种模式，JFY-701. JFY-713只有定时限模式，JFY-702、704、706、708可通过设置参数F12选择定时限或反时限模式。定时限模式当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），继电器断开，切断电动机电源。即过载动作时间是固定的。反时限模式 过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限曲线，JFY-702、704、706、708均提供5 条反时限曲线，见下表：
缺相保护 本文关键字：电机 电工基础，电工技术 - 电工基础
