光纤收发器指示灯图解说明

光纤接口类型：
FC 圆型带螺纹(配线架上用的最多)
ST 卡接式圆型
SC 卡接式方型(路由器交换机上用的最多)
PC 微球面研磨抛光
APC 呈8度角并做微球面研磨抛光
MT-RJ 方型,一头双纤收发一体( 华为8850上有用)
光纤模块:一般都支持热插拔,
GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型

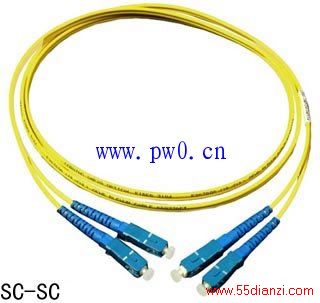

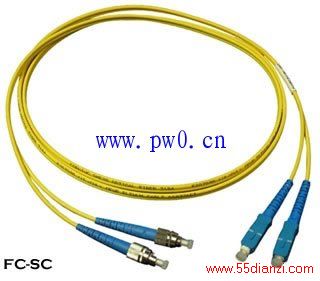

SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）

光收发器：

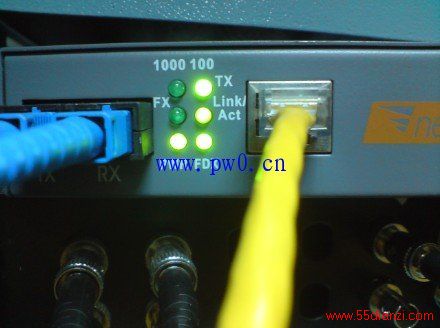

例子1光纤收发器：

左上角——亮时代表1000M速率
右上角——亮时代表100M速率
左中间——亮时代表已接上尾纤，闪烁代表正在传输数据
右中间——亮时代表已接上网线，闪烁代表正在传输数据
左下角——亮时代表已接入电源线
右下角——亮时代表全双工速率 ，灭时代表半双工

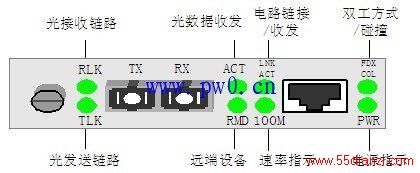

例子2类型光收发器：（见附件）


RLK常亮，光口接收链路正常；不亮，接收链路错误TLK常亮，光口发送链路正常；不亮，若RLK亮，发送链路错误ACT闪亮，光口有数据传输
RMD常亮，远端收发器的电口链路正常；不亮，链常亮,远端收发器可以远端网管；不亮，远端收发器不能远端网管FDX/COL常亮，电口工作于全双工；不亮，半双工；闪亮，半双工有碰撞www.55dianzi.comLNK/ACT常亮，电口链路正常；不亮，链路错误；闪亮，电口有数据传输100M常亮，电路速率为100M；不亮，电路速率10MPWR常亮，电源工作正常，反之错误

六灯说明和指示的功能
指示灯 灯 功能
POWER： 亮 表示光纤收发器已经通电
FX LINK/ACT： 亮 表示光纤连接口已经连接好。
闪烁 表示光纤接口有数据接收或发送
FX100： 亮 表示收发器的光口处于100M状态 1000M的一样
FDX/COL： 亮 表示收发器处于全双工 工作模式
熄灭 表示收发器处于半双工 工作模式
闪烁 表示连接有 冲突或者有碰撞
TP LINK/ACT ： 亮 表示光纤收发器上的RJ45接口连接好
闪烁 表示光纤收发器上的RJ45有数据接收或发送
TP100： 亮 表示双绞线端口的速度为100M
熄灭 表示双绞线端口的速度为10M
FX-100m  光口速率指示/100M光口速率指示，灯亮为100M速率
FX-LNK 光纤连接状态指示 光纤连接正常时亮,收不到光时灭，有数据收发时闪亮

光纤收发器指示灯的含义：
　　光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。它们的作用分别如下所述：　　
　　PWR：灯亮表示DC5V电源工作正常　　
　　FX 100：灯亮表示光纤传输速率为100Mbps　
　　FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输　　
　　FDX：灯亮表示光纤以全双工方式传输数据　　
　　TX 100：灯亮表示双绞线传输速率为100Mbps；灯不亮表示双绞线传输速率为10Mbps　　
　　TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输
　　
以下是诊断各灯的故障的帮助:
