线圈绕制前应先用千分表检查所用导线的直径、绝缘厚度是否符合要求。常用圆电磁线的公差和绝缘厚度见表5-2和表5-3。
表5-2 常用圆电磁线公差

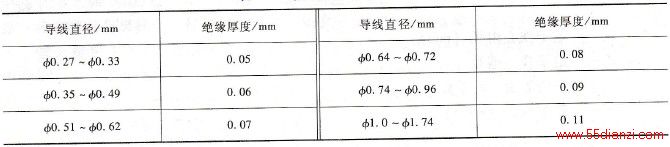

表5-3 常用圆电磁线绝缘厚度
绕线前必须仔细弄清绕组的节距、线径、并绕根数、线圈匝数、每极相内线圈数、每相极相组数、并联支路数和接法等有关技术数据，特别是线径、并绕根数和匝数不能有差错，因为它直接影响到电机运行性能的好坏。三相交流电机散绕线圈可在手摇或机动绕线机上进行，其绕线步骤如下：
1)准备好绕线机、绕线架、绕线模、钢丝钳、剪刀、活扳手以及电磁线、绝缘套管、绝缘带和扎线等。
2)将准备好的绕线模装入到绕线机的主轴上，并用螺母将绕线模两侧的外夹板锁紧，将绕线机计数器号盘拨到“零”位置。电磁线盘装到绕线架上，并使绕线架与绕线机间保持适当的距离，让电磁线引至绕线模时保持平整无弯曲。
3)绕线开始时，将电磁线的起始线端经绕线模右侧开口处固定到绕线机主轴上，绕线从右边开始向左边绕。如图5-41所示，绕线前应在绕线模的4道槽内放入扎线，用以将绕好的线圈逐个扎紧。
图5-41 在绕线模内放扎线
4)绕线时电磁线在线槽内应排列整齐、层次分明，不得有严重交叉和混乱。绕满一个线圈所规定的匝数后，用摆放于槽内的棉扎线将线圈扎紧，以免线圈下模时线匝松散。接着把电磁线拉入绕线模的第二槽，然后按同样方法继续绕下去，直至绕完绕线模内所有线槽。同心式绕组通常以最小线圈开始绕线。
5)整组线圈绕好后，留下适宜的引线长度并用钢丝钳剪断电磁线。接着用活扳手松开绕线机主轴螺母，然后从绕线模上逐槽取出绕好的所有线圈。
6)绕组绕线时各极相组的线圈中最好不要有接头，以免增加绕组的故障点。确因线圈在绕制中电磁线不够需要连接时，其线端焊接处也应选择在线圈的端部位置。而且绝对不准选在线圈的直线部分，否则经焊接的电磁线加包绝缘后就很难嵌进槽内。即使能够嵌入槽中若焊接不良则又极易造成线圈断路故障，从而给故障检查和修理带来极大的困难。
7)绕线过程中应注意拉紧电磁线，其力度则要松紧适宜。过松则使线圈内部松散，绕出的线圈质量较差不利于嵌线；过紧则又可能将电磁线直径拉小，从而影响线匝间的耐压强度和增大线圈的直流电阻值，并将导致电机绝缘性能下降，所以在绕线过程中应特别留意。
