红外热像仪的分类

    1)光机扫描热像仪

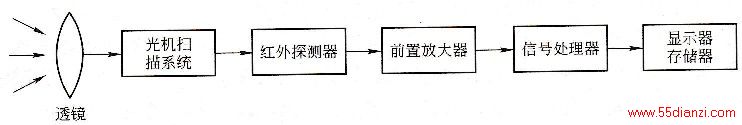

    光机扫描热像仪的工作原理框图如图10-27所示。

    图10-27 光机扫描热像仪工作原理框图

    被测目标红外辐射形成的表面温度场被光学系统接收以后，再被光机扫描系统汇集滤波和聚焦，然后成像在红外探测器上。随后红外探测器将入射的红外辐射转换成电信号。

    由于红外探测器输出的微弱电信号需要放大送至下一级，再经过信号处理器处理，转换视频信号。最后由终端显示器将被测目标的表面温度场的视频信号转换成热图像显示出来。

    光机扫描红外热像仪，由于能够获得红外辐射的丰富信息，因此，其图像清晰度比较高。

    2)焦平面热像仪

    焦平面热像仪是一种非扫描式热像仪，其特点是去掉了复杂的光机扫描系统，以焦平面红外探测器代替了光机扫描系统的功能。被测目标的红外辐射形成的表面温度场，经过简单的透镜，便可直接将其成像在红外探测的阵列平面上。

    焦平面红外探测器是红外热像仪的核心部件，这里所指的焦平面，是指由数以万计的传感元件组成的阵列，并呈现二维平面形，本身具有电子自动扫描功能。

    被测目标的红外辐射，只需经过简单的透镜，将入射的红外辐射成像在红外探测器的传感元件上，同时输出反映入射的红外辐射的电信号。

此外，我们还会遇到非制冷焦平面红外探测器，除上面所解释的焦平面红外探测器的含义之外，这里所指的“非制冷”，是指采用微辐射热量型的红外探测器。它与热敏电阻特性类似。通过入射的红外辐射，使其温度升高，从而导致自电阻阻值随之升高或减小，阻值变化时便有电信号输出。
