三相电动机的自锁控制

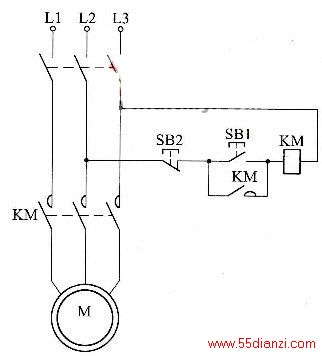

    图5-9为具有自锁环节的控制电路原理图，它和点动电路比较，在起动按钮SB1的两端并联了接触器KM的常开辅助触头，当按下SB1后，接触器KM的线圈通电，KM的主、辅触头都闭合，电动机转动。当松开SB1时，KM的线圈并不断电，而是通过KM的辅助触头通电，这个常开辅助触头对接触器KM来说，具有自锁作用，又称为自锁触头。

    图5-9有自锁的控制电路

    为了方便停车，线路装有停止按钮SB2。按下SB2，KM的线圈通电，它的主触头断开，电动机即停车。当松开SB2，因SB2是个常闭按钮，复又闭合，但这时因为SBI和KM的常开辅助触头部开着，KM的线圈不能再通电了。可见自锁环节的作用有两个：一是当按下起动按钮，发出起动指令后，电动机即起动，松开SB1也不会使电动机停车；二是起到失压保护作用，即当电源断电后又恢复供电时，电动机停转后不能自动起动，必须重新按一下起动按钮才能重新起动。
