三相电动机失压保护（断相保护）

   在三相电源断相时自动切断电源，实现断相保护，工作原理如图5-11所示。在有自锁的控制电路中，增加了一个利用零序电压对电动机进行断相保护的电路。

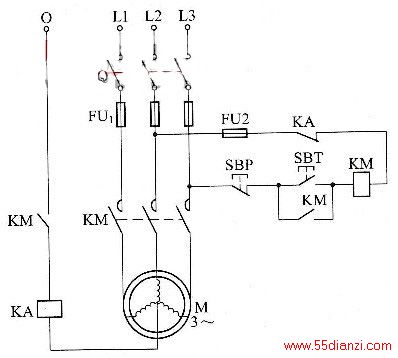

     图5-11失压保护电路原理图

   合上电源开关Q，按下启动按钮SBT，接触器KM得电吸合并自锁，主触点闭合，电动机即正常运转。遇断相时，电动机内三相绕组电压不平衡，于是，绕组对零线产生一定的零序电压，驱使继电器KA动作，与KM串联的继电器KA的常闭触点断开，切断了接触器KM的控制回路，使接触器KM失电释放，电动机即刻停止。

    注意：为了提高线路的灵敏度，具体使用时，不同电动机应选配不同电压的继电器。
