有续流二极管电路的工作原理

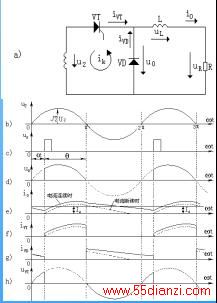

有续流二极管电路的工作原理   为了提高整流器输出电压的平均值和减小变压器的发热损耗，按图2-5a)所示极性在负载两端并联一功率二极管VD， VD称为续流二极管。   （三）有续流二极管电路工作时的数学表达式   1．输出电压 在电流断续、电流连续或电感足够大的几种情况下，有续流二极管电路的输出电压在一个周期内的表达式都为 输出电压       的直流分量（平均值）      为   2．负载电阻R上电压平均值   3．输出电流平均值   4．元件电压、元件电流 晶闸管VT所承受的断态正向峰值电压、反向峰值电压及二极管VD的反向峰值电压都为    。 5．控制角的有效移相范围为         6．晶闸管VT的元件导通角           图2-5  有续流二极管的单相半波可控整流电路及其工作波形
