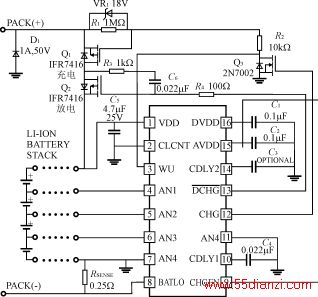

一个应用UCC3957的4节电池组保护电路如图6所示。
图6 4节锂电池保护电路
图6中，VR1和R2用于充电器开路充电电压过高时，保护充电FET（Q1）。在该应用电路中，短路时放电FET（Q2）关断，由于电池组输出的分布电感，这时的di/dt会产生一个电压的负突变；这一负突变会超过放电FET的耐压值。图中的D1对这一负突变箝位以保护放电FET，这一负突变也会损坏UCC3597，所以C5应直接置于电池组的顶端和底端。
由于放电过流保护时，放电FET产生的负压过充与di/dt的大小有关，而di/dt与放电FET的导通和关断驱动脉冲的上升、下降时间有关。故图6中用R3、C6、R4来控制di/dt。
