四线制转二线制原理

四线制转二线制原理

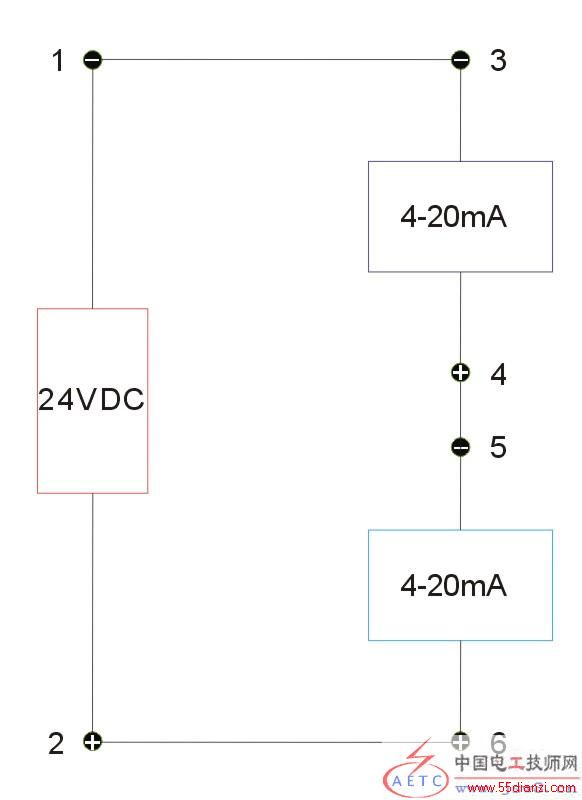

一、正向输出（1、3短接，2接6，4接5，输出5、6端）

1 －●

24VDC

2 ＋○ ○＋ 6

发送端 接收端 4-20mA

4 ＋● ●－ 5

4-20mA

3 －○

二、反向输出（2、6短接，1接3，4接5，输出3、4端）

1 －● ○－ 3

24VDC

2 ＋○

发送端 接收端 4-20mA

6 ＋●

4-20mA

5 －○ ●＋ 4

600)makesmallpic(this,600,1800);" border=0>
