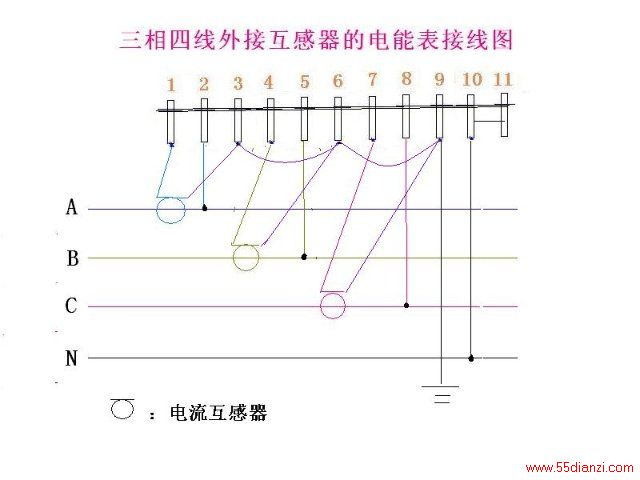

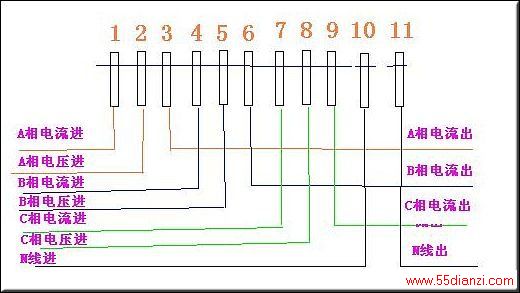

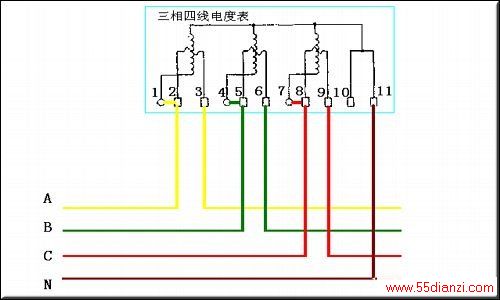

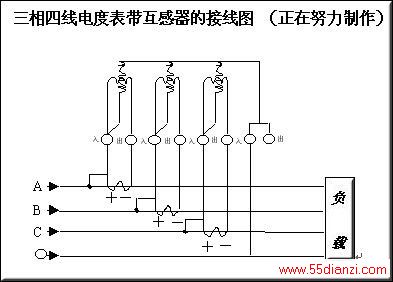

注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。 不带电流互感器的三相四线电表接线图 带电流互感器的三相四线电表接线 三相四线电度表带互感器的接线图 三相四线外接互感器的电能表接线图
本文关键字：互感器 接线图 电工基础，电工技术 - 电工基础
