连接线的连续表示法和中断表示法

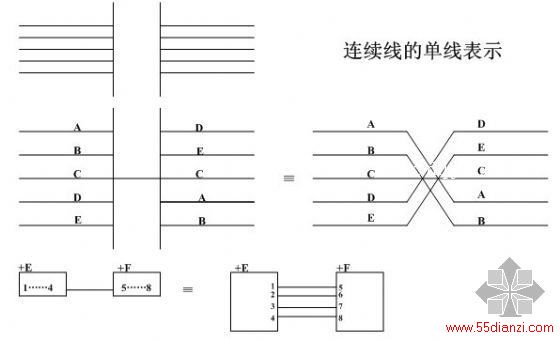

1、用单线表示的连接线的连续表示法

2、连接线的中断表示方法

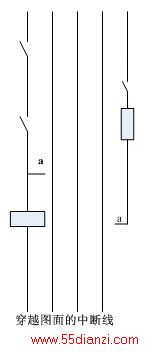

⑴、穿越图面的连接线较长或穿越稠密区域时，允许将连接线中断，在中断处加相应的标记。

⑵、去向相同的线组可用中断线表示，并在中断处的两端分别加注适当的标记。

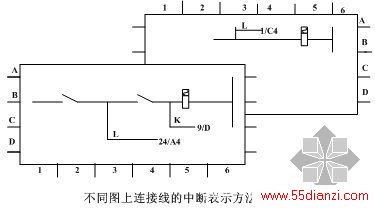

⑶、一条图线需要连接到另外的图上去，则必须用中断线表示

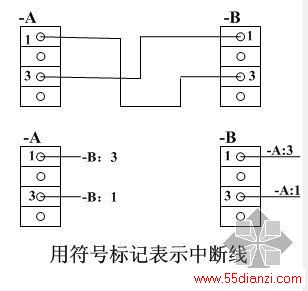

⑷、用符号标记表示连接线的中断。
