元件接线端子的表示方法

1、端子：在电气元件中，用以连接外部导线的导电元件。
端子分类：固定端子和可拆卸端子。
固定端子图形符号：0或·；
可拆卸端子图形符号：Φ
2、以字母数字符号标志接线端子的原则和方法
⑴、单个元件的两个端点用连续的两个数字表示。单个元件的中间各端子用自然递增数序的数字表示。
⑵、相同元件组
①、在数字前冠以字母，如标志三相交流系统的字母U1、V1、W1等。
②、若不需要区别相别时，可用数字1.1、2.1、3.1标志。
⑶、同类的元件组

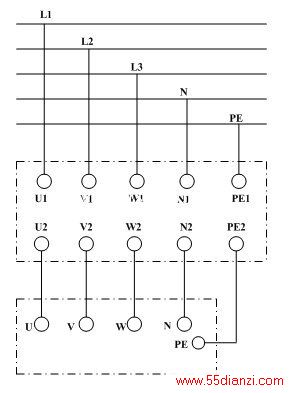

⑷与特定导线相连的电器接线端子的标志。见下表和图。


3、端子代号的标注方法
⑴、电阻器、继电器、模拟和数字硬件的端子代号应标在其图形符号的轮廓外面。零件的功能和注解标注在符号轮廓线内。
⑵、对用于现场连接、试验和故障查找的连接器件的每一连接点都应标注端子代号。

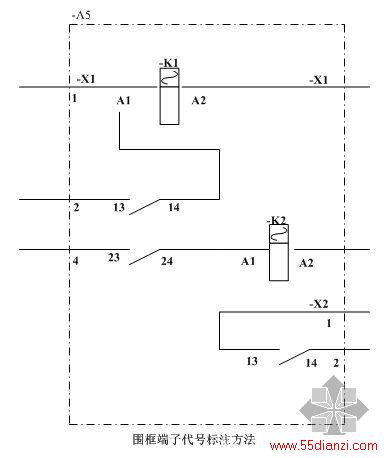

⑶、在画有围框的功能单元或结构单元中，端子代号必须标注在围框内，以免被误解。如下图
