有源开关电线的颜色

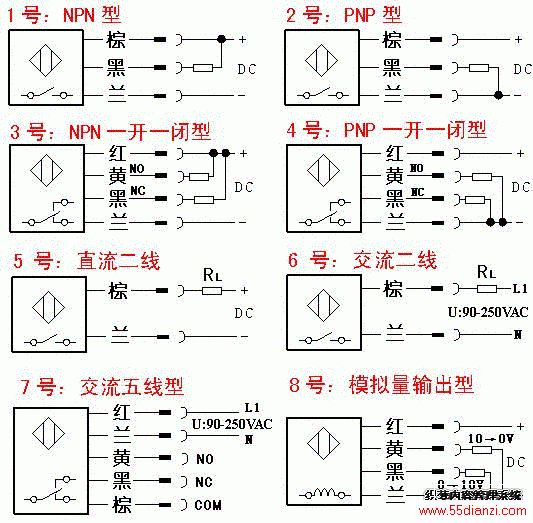

不管是日系工控产品，还是欧系工控产品，棕色（或者褐色，或者茶色或者红色）是电源正，蓝色（或者青色）是电源0V端，黑色,灰色，白色，黄色是信号线。

NPN型是负信号，也可以说是低电平，所以接到PLC里面，是共+24V的。PNP型是正信号，也可以说是高电平，所以接到PLC里面，是共0V的。

电机动力线的棕，蓝，黑，分别对应U,V,W三相。还有一些电子装置，红接电源正，黑接电源零。
