我们公司新进一台设备,上电的时候漏电开关老跳闸,后面一检查发现该设备的零线/地线/24v的负极全部是相通的,这我就迷惑了,这样设计没有危险吗?或者说这样设计有什么好处?

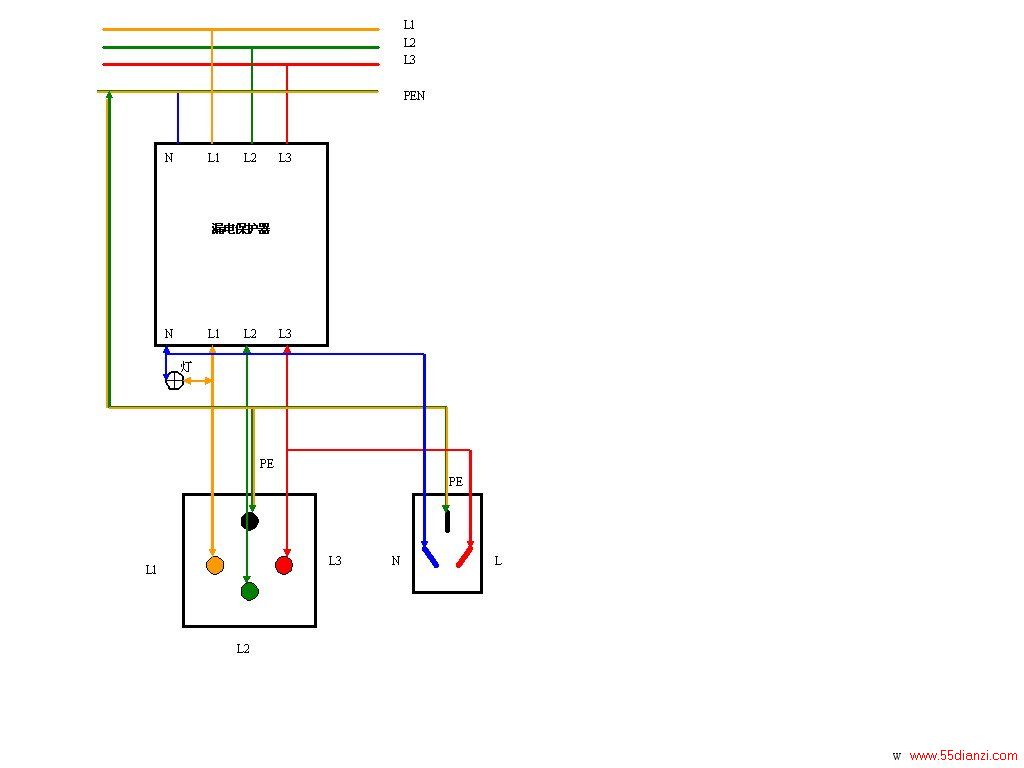

1、工作零线N和保护零线PE,是从一个中性点引出的,所以用电表侧他们之间的电阻是零,是直通的;
2、但是,从一个点引出分开后,就是两个作用不同的线,工作零线N是电源线,要进漏电开关,否则就合不上闸;
3、但是,从一个点引出分开后,就是两个作用不同的线,保护零线PE是保护线,不要进漏电开关,否则就不保护跳闸;
4、“24v的负极全部是相通的”,24V直流电源的负极一般不要与电力接地相连接,而应该是电隔离的!
5、N和PE分开后,各有各的用处,不能混用,所以要用不同的颜色区分开!
