电气控制系统设计中双手操作电器的使用

电气控制系统设计中双手操作电器的使用

点击数:7596 次   录入时间:03-04 11:39:06   整理:http://www.55dianzi.com   电工基础
  机械设备中有可能对人体产生伤害与危险的部件(如夹具等),在电气控制系统设计中,必须采用“双手操作”的电器与控制电路,以确保操作人员能将自己的双手远离危险区域(相关标准:EN547,DIN24980, VD10113, EN60204-112/97IEC204-1  11/98).
  “双手操作”的电路设计应达到以下要求:只有通过“双手”同时操作,使得两个按钮的触点同时接通并保持0.5s以上,才能使得信号输出动作;释放任意一个(或者两个)按钮,即可使输出中断。同时,只有在释放了两个按钮后,才允许进行再次输出。从而使得操作者使用“单手”或“单臂”操作不仅不允许,而且不可能。

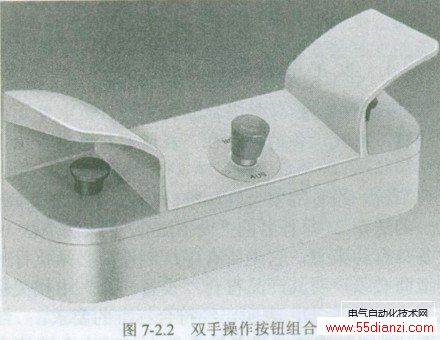

  “双手操作”一般都需要特殊的控制继电器,按钮可以根据标准要求进行布置,或采用图7-2.2所示的SIEMENS公司的SIGUARD 3SB38系列双手操作按钮与“急停”按钮的组合产品。

用于“双手操作”控制的继电器典型产品有SIEMENS公司的3TK2811/3TK2834“双手”接触器安全组合装置,PILZ公司的P2HZX系列“双手操作”控制继电器等。
