我在看别人时给柜子配线，有点小问题想问问各位师傅。

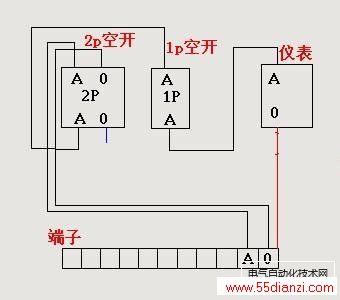

1、红线的接法是错误的！

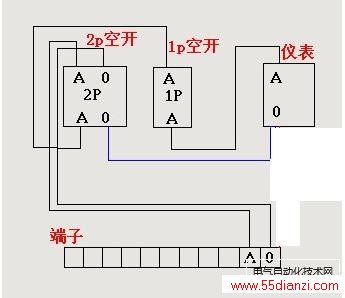

2、正确的接法是蓝线，如图

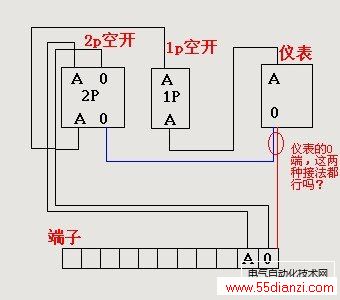

从图来分析 2P 空开应该是做总电源, 而1P空开是用来控制保护仪表的，仪表0线按红线的接法直接接到端子是正确的
1、如果，你认为“仪表0线按红线的接法直接接到端子是正确的”，那零线N进2P总开关还有什么用？
2、如果认为“仪表0线按红线的接法直接接到端子是正确的”，那么零线N 就不要进2P开关；
3、如果2P是漏电开关，零线N必须进2P开关，仪表0线按红线的接法直接接到端子是错误的，会导致2P漏电开关误动作！
4、没有漏电开关的老柜子，零线N 直接进柜子的零N排，柜子里需要的零线N，都从零N排上引出去，这是大家讨论时容易混淆的原因；
1、过去的老柜子，零线N不进开关，直接进零排N；
2、你50楼的图，仪表接零用红线如果认为是对的，那么零线进2P开关就是错的；
3、现在是五线制，保护零线PE直接进PE排，不进开关；
4、现在是五线制，保护零线PE直接进PE排，工作零线N进开关，否则漏电保护器没法工作；
