交流电工作的简单闪烁灯

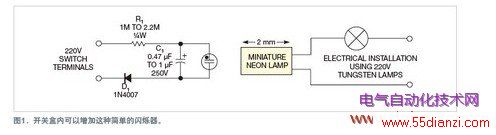

　　如果墙上开关带有内置氖灯或灯丝小灯泡，那么在黑暗中寻找开关就比较简单了。给任何开关增加一个小指示灯都有助益。如果指示灯还能闪烁，那就更锦上添花了。本电路只用四只分立元件，做成了一个简单的闪烁灯（图1）。

　　在电阻与电容的实验值下，氖灯会以1 Hz至5 Hz的频率闪烁。当开关端子未接时，二极管D1 作为一个半波整流器。电容C1 通过电阻R1 充电，直到电容上的电压超过微型氖灯的击穿电压。然后，C1 通过氖灯快速放电，产生闪烁。用一支小改锥卸下前板，就可以看到开关端子。本电路安装在开关件内部。整个电路可以装在一块5mm×10mm的PCB（印刷电路板）上。

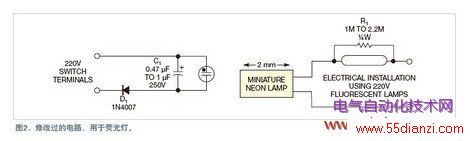

　　这个闪烁器只能正常用于220V钨丝灯。如要将其用于220V荧光灯，则必须做少许修改（图2）。从闪烁灯电路中断开电阻R1 ，将R1 与荧光灯起动器并联，然后整体再与开关串联。
