（一）电阻的种类

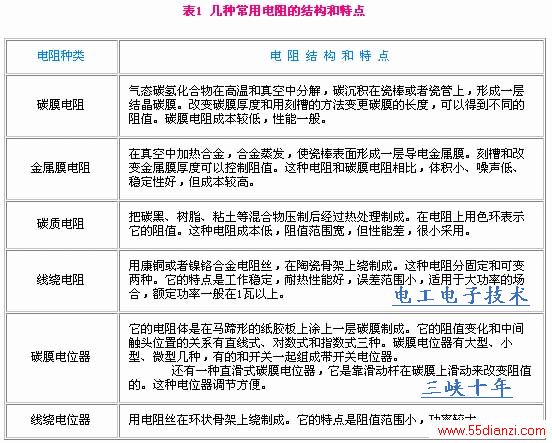

常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。表1是几种常用电阻的结构和特点。
大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。电阻的标称阻值，往往和它的实际阻值不完全相符。有的阻值大一些，有的阻值小一些。电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。表2是常用电阻允许误差的等级。
表2 常用电允许误差等级
允许误差 ±0.5% ±1% ±2% ±5% ±10% ±20% 级别 005 01 02 I II III
允许误差 标称阻值系列 ±5%
1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3
3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1
不同的电路对电阻的误差有不同的要求。一般电子电路，采用Ⅰ级或者Ⅱ级就可以了。在电路中，电阻的阻值，一般都标注标称值。如果不是标称值，可以根据电路要求，选择和它相近的标称电阻。
当电流通过电阻的时候，电阻由于消耗功率而发热。如果电阻发热的功率大于它能承受的功率，电阻就会烧坏。电阻长时间工作时允许消耗的最大功率叫做额定功率。电阻消耗的功率可以由电功率公式： P=I×U P=I2×R P=U2/R

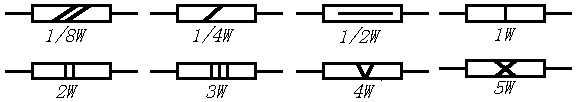

计算出来，P表示电阻消耗的功率，U是电阻两端的电压，I是通过电阻的电流，R是电阻的阻值。 电阻的额定功率也有标称值，常用的有1/8、1/4、1/2、1、2、3、5、10、20瓦等。在电路图中，常用图2所示的符号来表示电阻的标称功率。选用电阻的时候，要留一定的余量，选标称功率比实际消耗的功率大一些的电阻。比如实际负荷1/4瓦，可以选用1/2瓦的电阻，实际负荷3瓦，可以选用5瓦的电阻。
表3—— 电阻的功率
标识为了区别不同种类的电阻，常用几个拉丁字母表示电阻类别，如图1所示。第一个字母R表示电阻，第二个字母表示导体材料，第三个字母表示形状性能。上图是碳膜电阻，下图是精密金属膜电阻。表4列出电阻的类别和符号。
图1——电阻的类型标识
表4 电阻的类别和符号
顺序 类别 名称 简称 符号 第一个字母 主称 电阻器上一篇：固态继电器的应用领域
