保护接地

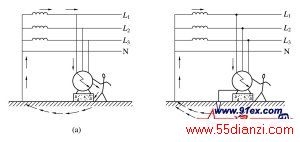

将电气设备的外露可导电部分（如电气设备金属外壳、配电装置的金属构架等）通过接地装置与大地相连称为保护接地，如图1所示。保护接地的接地电阻不能大于4欧。
保护接地需注意的问题
采用保护接地后，假如电气设备发生带电部分碰壳或漏电，人体触及带电外壳时，由于人体电阻与接地装置的接地电阻并联，人的电阻一般有1000~2000欧，而保护接地电阻小于4欧，人体电阻较保护接地的接地电阻大很多，因此，大部分电流通过保护接地装置走了，仅一小部分电流流过人体，这样就大大减小了人体触电危险。
图2所示没采取保护接地，电气设备发生漏电或火线碰壳时，人碰到带电外壳，漏电（或碰壳）电流将全部通过人体，人严重触电。保护接地的接地电阻越小，流过人体的电流就越小，这样危险性就越小；反之，假如保护接地的接地电阻不符合要求，电阻越大，那流过人体的电流就越大，就不能起到安全保护的作用。所以在实施保护接地时，接地电阻必须符合要求，而且越小越好。
