断火限位器的作用及接线

　　断火限位器为保护式,主要有动静触头,推位杆(动作杆)、基座、盖及壳体等所组成，当起升钩上升或下降到一定极限位位置时，对断火限位器上推拉杆产生推或拉的动作、使其中一对动静触头分断，切断主电源，从而起限位作用，当推拉杆及动作杆复位时，在弹簧力的作用下，合触同时重新闭合。
主要用途：
LX101系列断火限位器适用于交流50HZ额定电压到380V、额定电流到40A的电路中供0.25-10tCD1、MD型钢绳式电动葫芦作升降限位保护之用。可直接分断电动机的主回路。LX101-3A为重锤式断火限位器，也可用于电动环链葫芦。

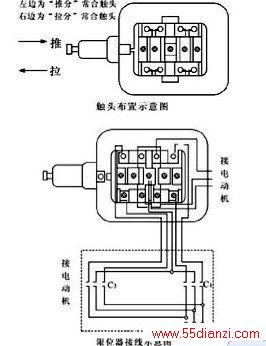

动葫芦上面有个断火器，其接线原理并不复杂，可是接线时确有好多人接不好。下面是一般的接线原理。

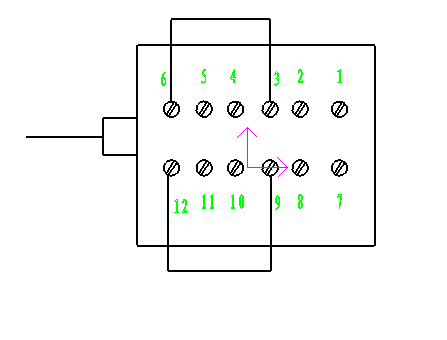

有时不太好看，下面是我自己画的实物接线图

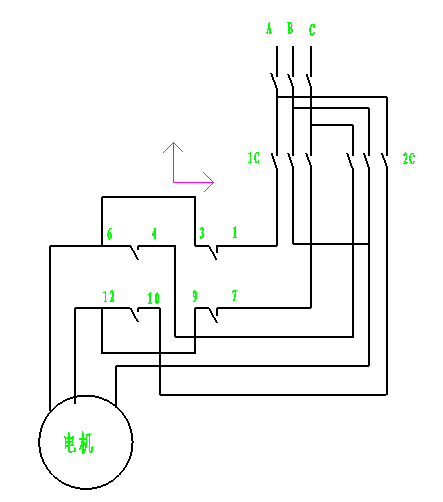

下面是电气接线图：
