串联开关电路图

点击数：7619 次录入时间：03-04 11:33:32 整理：http://www.55dianzi.com 电工基础

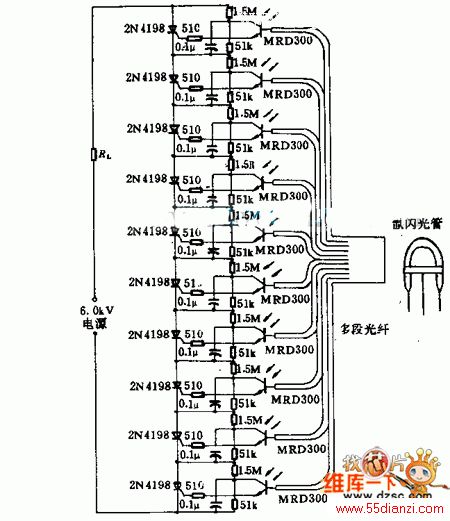

氙闪光管发出的光，通过光纤传输给光敏三极管MRD300。光敏电流经过放大，对一串可控硅元件同时进行触发，于是就把6000V高压加到看负载R上。
　　这种光电触发方式消除了一般触发器接线的电感延迟。这里，要求可控硅整流元件具有相同的上升时间，从而防止导通最慢的那些元件影响电路触发。
