日光灯兼做电视机交流稳压器
点击数:7140 次 录入时间:03-04 11:43:57 整理:http://www.55dianzi.com 电工基础

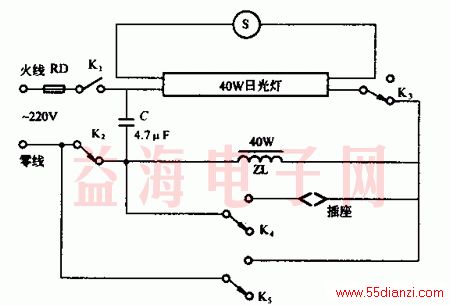

有些地方电网电压报不稳定,致使电视机不能正常收看,如果将40w或30w日光灯线路略微改装,就可以兼做电视机交流稳压器,且不影响日光灯正常使用,线路如图所示。当需作为日光灯照明使用时,波段开关的两组触片K2、K3应处于接通位置,K4、K5处于断开位置。K1为灯控制开关。如果要收看电视节目时,拨动一下波段开关,使K2、K3断开,K4、K5闭合,日光灯的补偿电容器和镇流器就组成交流稳压电路。合上K1就可以使交流电压基本稳定在220V上。该稳压器除可供12英寸或者14英寸黑白电视机使用外,也可供35w以下的其它用电设备(但不适用于电抗性设备)使用。在使用中,如果线路上的电压低于180V,应加大日光灯的补偿电容器容量,一般在电容C上再并联一只2uF电容即可。电容器耐压应在350V以上。
