一灯三控接线图

一灯三控接线图

点击数:7882 次   录入时间:03-04 11:50:32   整理:http://www.55dianzi.com   电工技术
三个位置控制一个灯,需要两只双控开关加一只中途开关;
四个位置控制一个灯,需要两只双控开关加两只中途开关;
五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。在电线排设上,同双控的排线一样都是排双线,只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线的换向通断)。
双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制。简单的办法是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就是中途开关了。

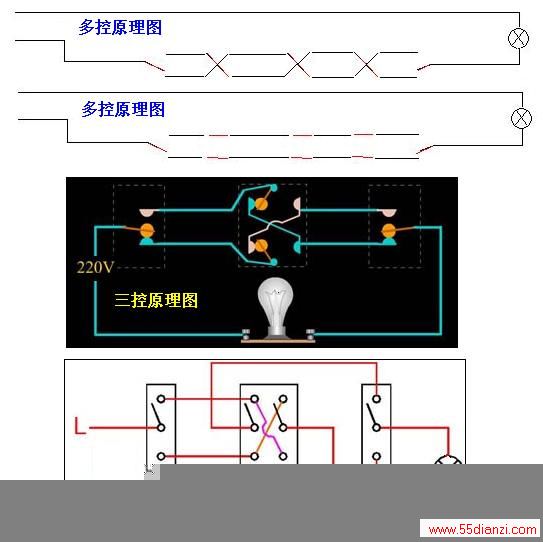

接线可看下面的原理图。
一灯三控接线图
