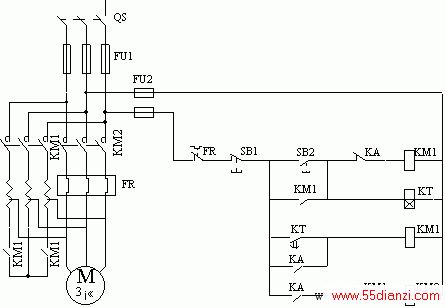

图:定子串自耦变压器降压起动控制线路
线路工作原理:
闭合开关QS。
起动 按下按钮SB2,KM1和时间继电器KT同时得电,KM1常开主触点闭合,电动机经星形连接的自耦变压器接至电源降压起动。
时间继电器KT经一定时间到达延时值,其常开延时触点闭合,中间继电器KA得电并自锁,KA的常闭触点断开,使接触器KM1线圈失电,KM1主触点断开,将自耦变压器从电网切除,KM1常开辅助触点断开,KT线圈失电,KM1常闭触点恢复闭合,在KM1失电后,使接触器KM2线圈得电,KM2的主触点闭合,将电动机直接接入电源,使之在全电压下正常运行。
停止 按下按钮SB1,KM2线圈失电,电动机停止转动。
在自耦变压器降压起动过程中,起动电流与起动转矩的比值按变比平方倍降低。在获得同样起动转矩的情况下,采用自耦变压器降压起动从电网获取的电流,比采用电阻降压起动要小得多,对电网电流冲击小,功率损耗小。所以自耦变压器被称之为起动补偿器。换句话说,若从电网取得同样大小的起动电流,采用自耦变压器降压起动会产生较大的起动转矩。这种起动方法常用于容量较大、正常运行为星形接法的电动机。其缺点是自耦变压器价格较贵,相对电阻结构复杂,体积庞大,且是按照非连续工作制设计制造的,故不允许频繁操作。
