   2.多地控制线路
  能在两地或多地控制同一台电动机的控制方式叫电动机的多地控制
图 2-13 为两地控制控制线路。其中 SB1 、 SB3 为安装在甲地的起动按钮和停止按钮, SB2 、 SB4 为安装在乙地的起动按钮和停止按钮。线路的特点是:起动按钮应并联接在一起,停止按钮应串联接在一起。这样就可以分别在甲、乙两地控制同一台电动机,达到操作方便的目的。对于三地或多地控制,只要将各地的起动按钮并联、停止按钮串联即可实现。

第三节 三相异步电动机降压起动控制
  判断一台电动机能否直接起动,可用下面经验公式来确定:
(2-1)
式中 I ST ——电动机全压起动电流,单位为 A ;
I N ——电动机额定电流,单位为 A ;
S —— 电源变压器容量,单位为 kVA ;
P —— 电动机容量,单位为 kW 。
通常规定:电源容量在 180kVA 以上,电动机容量在 7kW 以下的三相异步电动机可采用直接起动
  三相笼型异步电动机降压起动的方法有:定子绕组串电阻(电抗)起动; -Y —△降压起动 ;延边三角形降压起动;自耦变压器降压起动。降压起动的实质是,起动时减小加在电动机定子绕组上的电压,以减小起动电流;而起动后再将电压恢复到额定值,电动机进入正常工作状态。
一、 定子绕组串电阻(电抗)降压起动控制线路
  1.定子串电阻降压自动起动控制线路

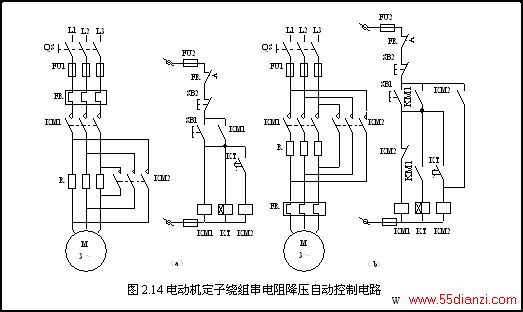

 ( a )为电动机定子绕组串电阻降压自动起动控制线路。
  电路的工作原理为:合上电源开关 QS ,按下起动按钮 SB1 , KM1 得电并自锁,电动机定子绕组串入电阻 R 降压起动,同时 KT 得电,经延时后 KT 常开触头闭合, KM2 得电主触头将起动电阻 R 短接,电动机进入全压正常运行。
  2.手动自动混合控制线路
二、自耦变压器降压起动控制线路
  自耦变压器降压起动是指电动机起动时利用自耦变压器来降低加在电动机定子绕组上的起动电压。待电动机起动后,再将自耦变压器脱离,使电动机在全压下正常运行。
  1.按钮、接触器控制自耦变压器降压起动控制线路
三、星形—三角形降压起动控制线路
  星形—三角形( Y —△)降压起动是指电动机起动时,把定子绕组接成星形,以降低起动电压,减小起动电流;待电动机起动后,再把定子绕组改接成三角形,使电动机全压运行。 Y —△起动只能用于正常运行时为△形接法的电动机。
  1.按钮、接触器
