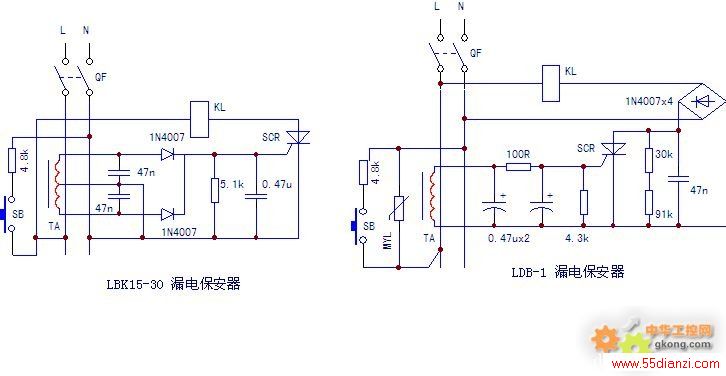

两个漏电保安器的电路图

发两个漏电保安器的电路图，大家参考一下吧。


图中电流互感器TA，又称为剩余电流互感器。正常情况下，火、零二极构成供电回路，流过L、N线的电流是相等的（实质上为同一电流），L、N均穿过TA，因两线中电流相等，由此形成的电磁场大小相等，方向相反，TA感应电势为零，可控硅SCR无触发电流信号，处于截止状态，脱扣线圈KL不能得电，脱扣开关QF正常闭合供电。
漏电情况下，当人体碰触火线时，火线电流经人体和大地构成回路，不再由N线返回电网，此时L线的电流大于N线电流，出现了所谓“剩余电流”！L线周围的电磁强度大于N线电磁强度，二者不能互相抵消，TA产生磁电感应，并由此产生触发电流，可控硅导通，KL线圈得电，QF受力产生脱扣动作现而开断，使供电中断，触电人脱离电源！
SB按钮和4.8k电阻是试验回路。此电阻模拟人体电阻，当按下按钮时，产生45mA（大于30mA以上）的漏电流，使保安器产生脱扣动作。
