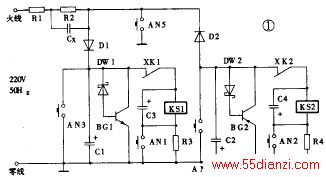

HT346型大功率电磁开关是一种具有多使用功能的开关,能承受250V×20A的交流功率和28V×30A的直流功率。它可根据不同的用途,将不同的零件用不同的连接方式连接起来,产生不同的功能。其原理图如图1和图2所示。
图1中,KS1和KS2为线圈电压为直流24V的继电器,C1和C2为47μF/50V电容,C3、C4为10μF/16V电容,R3、R4为0.75kΩ/1W电阻,D1、D2为1N4007二极管,R1为0.1kΩ/0.5W电阻,R2为470kΩ/2W电阻,DW1和DW2为24V/0.5W。BG1为NPN大功率塑封管,耐压在40V以上,BG2为PNP大功率塑封管,耐压在40V以上。Cx为1.5μF/110V或0.68μF/220V或0.33μF/380V。AN3、AN4、AN5可用常闭按钮。
HT346型大功率电磁开关可用作两路独立开关、两路点动开关、单相电机正反转控制开关和不同电源电压开关。
两路独立开关 它有KS1和KS2两个回路。KS1回路由D1、KS1、C1、C3、AN1、R3、A3和短接的XK1等元件组成。按下AN1,继电器KS1吸合并保持;按下A3,KS1释放。KS2回路由D2、KS2、C2、C4、AN2、R4、AN4和短按的XK1等元件组成。按下AN2,继电器KS2吸合并保持;按下AN4,KS2释放。
KS1输出回路是从Y到KS1常开触点再到X1。KS2输出回路是从Y到KS2常开触点再到X2。
R1、R2和Cx是KS1和KS2两回路的共用元件。
两路点动开关 KS1回路由D1、C1、DW1、BG1、KS1、AN1和短接的XK1等元件组成。按住AN1,KS1吸合;放开AN1,KS1释放。KS2回路由D2、C2、DW2、BG2、KS2、AN2和短接的XK2等元件组成。按住AN2,KS2吸合;放开AN2,KS2释放。
KS1输出回路是从Y到KS1常开触点再到X1。KS2输出回路是从Y到KS2常开触点再到X2。
R1、R2和Cx是KS1和KS2两回路的共用元件。
单相电机正反转控制开关HT346型电磁开关可用作有限位功能的单相电机控制开关、无限位功能的单相电机控制开关和单相电机点动控制开关。
用作有限位功能的单相电机控制开关时,KS1回路由D1、C1、DW1、BG1、C3、KS1、R3、AN1、XK1组成。KS2回路由D2、C2、DW2、BG2、C4、KS2、R4、AN2、XK2组成。按AN1,KS1吸合并保持;按AN5,KS1释放。按AN2,KS2吸合并保持;按AN5,KS1释放。
KS1输出回路是从X到KS2常闭触点,到KS1常开触点,再到X1。KS2输出回路是从X到KS1常闭触点,到KS2常开触点,再到X2。同时按AN1、AN2,KS1、KS2同时吸合,KS1、KS2输出回路的常闭触点同时断开,X1、X2无输出。
R1、R2、Cx、AN5为KS1、KS2回路共用元件。XK1、XK2为KS1、KS2回路限位开关。
用作无限位功能的单相电机控制开关时,KS1回路由D1、C1、KS1、C3、R3、AN1、短接的XK1组成。KS2回路由D2、C2、KS2、C4、R4、AN2、短接的XK2组成。按AN1,KS1吸合并保持;按AN5,KS1释放。按AN2,KS2吸合并保持;按AN5,KS2释放。
KS1输出回路是从X到KS2常闭触点,到KS1常开触点,再到X1。KS2输出回路是从X到KS1常闭触点,到KS2常开触点,再到X2。同时按AN1、AN2,KS1、KS2同时吸合,KS1、KS2输出回路的常闭触点同时断开,X1、X2无输出。
R1、R2、Cx、AN5为KS1、KS2回路共用元件。用作单相电机点动控制开关时,KS1回路由D1、C1、DW1、BG1、KS1、AN1、短接的XK1组成。KS2回路由D2、C2、DW2、BG2、KS2、AN2、短接的XK2组成。按住AN1,KS1吸合,放开AN1,KS1释放。按住AN2,KS2吸合,放开AN2,KS2释放。
KS1输出回路是从X到KS2常闭触点,到KS1常开触点,再到X1。KS2输出回路是从X到KS1常闭触点,到KS2常开触点,再到X1。同时按住AN1、AN2,KS1、KS2同时吸合,KS1、KS2的常闭触点全部断开,X1、X2无输出。
不同电源电压开关HT364型电磁开关用于50Hz交流电源时,KS1和KS2回路元件不改动,只需改动Cx的值即可,如KS要用4115继电器,其线圈电压为24V,而Cx应选用1.5μF/110V、0.68μF/220V、0.33μF/380V。
HT346型电磁开关用于直流电源时,KS1和KS2及其回路元件应随直流电源电压的不同而作相应的改动。如直流电源为12V,KS1和KS2应选用线圈电压为12V的4115继电器,R3、R4应选用0.18kΩ/1W的电阻。AN3、AN4和AN5应改用常闭按钮,AN3、AN4应改接在与XK1和XK2串联的位置。AN5应改接在电源输入端,并与电源串联。限流整流元件不用。
调试时,用220V隔离电源。只要元件正确,一般无须调整。根据图中所标元件数据,AN5两端电压为AC30V,AN3、AN4两端电压为DC30V,KS1,KS2两端电压为DC12V。该开关输出电流根据KS型号不同而不同。当电源电压为220V50Hz,Cx取0.68μF时,电路正常工作,功耗1.1W。
