（5）利用3.4节提出的算法，确定具有相同支路集回路的开端顺序；
（6）打开回路中残留电流最小的支路；
（7）形成初步优化后的辐射状电网。
寻优迭代的算法描述如下：
（1）k=1，k为迭代次数；
（2）计算三相辐射电网潮流；
（3）计算辐射网的最优匹配回路流
（4）计算各支路补偿后的残留电流
；
（5）
则合上回路i上的联络开关，打开补偿后电流最小的开关, 其中，i=1, 2,…,m；
（6）若没有开关变位，则结束；否则，k=k+1转寻优迭代的算法（2）。
5 网损与负荷平衡的多目标优化
综合电阻中的wf和we的比例系统对系统的优化目标具有重要意义。若取wf =1, we =0，则变成了不考虑支路容量约束的网损最小优化；当取wf =0, we=1时，则变成了使系统支路负荷最均衡的单一优化问题。
若wf的数值选得合适，该算法能在降低网损的同时自动消除支路负载越限问题。所以，在实际应用中如何选择wf和we的比例是很重要的，这方面值得进一步研究。
6 算例分析
利用本文提出的算法，采用C++语言，开发了一套基于三相潮流计算的网络重构程序。并对文[11]提出的三馈线配电系统进行了计算分析,本文的计算结果见表1、2、3。

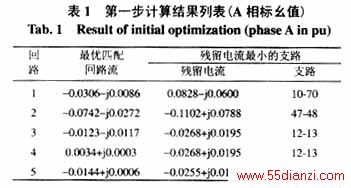

从表1可以看出，回路3和回路4打开了同一开关，所以必须采用式(12)来选择这两个回路的开断开关。利用本文的算法可以形成2种方案：
（1）当回路2打开12-13时，回路3选择打开19-20；
（2）回路3打开12-13时，回路2选择打开11-12。
利用式(12)计算出DWloss=14.3，所以采用第2种方案。

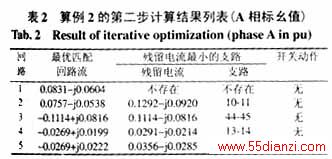

迭代优化的结果如表2所示，由表可见残留电流比最优匹配回路流都大，所以算法收敛。

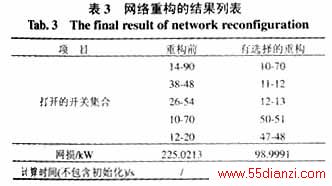

从表3可以看出，本文的优化结果与文[13]的计算结果一致，而文[13]采用了计算量很大的遗传算法。与文[13]的算法相比，本文的算法是一种解析算法，因此计算稳定性很好，并且计算速度非常快(采用三相模型，计算时间为0.09s)。
7 结论
本文主要做了以下几方面的工作：
（1）提出了一种新颖的、通用的概念——最优匹配回路流。
（2）本文提出的算例全部采用三相模型，负荷参数分成三相计算(由于有的负荷数不能被3整除，所以存在取舍误差而导致本文计算的系统损耗与其他文献有微小差异)。由于文中的算法都采用了三相模型，因此可以考虑三相负荷不平衡对网络重构带来的影响。该算法已采用C++语言实现，并嵌入了一个配电系统分析软件包中。
