4.4 根据端口电压选取参数
满足联络线输电功率的同时，还应保证输电质量，所以必须对联络线两端端口电压进行计算分析。在保证送端、受端端口电压满足电能质量要求的条件下对控方主导系数K值进行选取。仍取Eeq1和Eeq2角度偏差Y
为0°，取控方主导参数K为3~10，计算联络线送端端口电压VA、电流IA和受端端口电压Va、电流Ia，与满足联络线潮流要求正好相反，当K值为3~5时，送端端口电压VA与受端端口电压Va幅值均偏大，不能同时满足电压质量的要求，当K值为6~10时，送端端口电压VA与受端端口电压Va幅值能同时满足电压质量的要求，但送端电流IA和受端电流Ia幅值均偏小，不能满足联络线输电功率的要求。

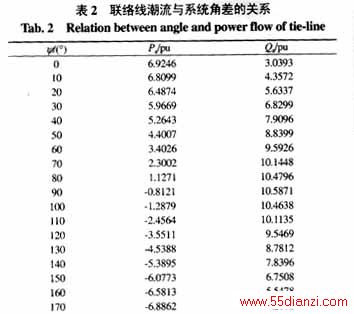

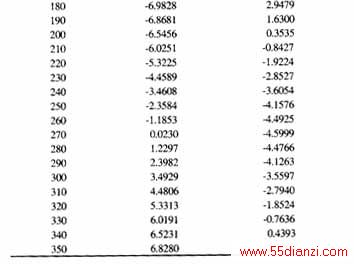

仍取K值为5，偏差角度Y以10°为步进角度，计算联络线送端端口电压VA、电流IA和受端端口电压Va、电流Ia，控方电网戴维南等值电势Eeq1与受控方电网戴维南等值电势Eeq2的角度偏差为210°左右时，送端端口电压为1.0668，受端端口电压为1.0143，可以同时满足电压质量的要求，而且联络线传输功率也可以满足输电功率的要求。可以认为，选取适当的K值，在一定角度偏差范围之内调节IPC参数，可以有效地控制联络线潮流分布，保证电网安全互联。
由以上数据分析得知，控方主导系数K取值在3~6之间，适当调节Eeq1和Eeq2的角度偏差，可以选取合适的IPC参数；根据K值选取相应电抗器、电容器参数，可计算分析其两端电压是否过高；取Y
为0°，分别取控方主导参数K为3~10，计算得IPC电抗器两端电压VL、IPC电容器两端电压VC均为1.6~1.8之间，K值的大小对其影响不大。取K值为3，偏差角度以10°为步进角度，计算IPC电抗器两端电压VL、IPC电容器两端电压VC，可以看出在此时间断面上，取Y
为210°时，送端端口电压VA为1.0942，受端端口电压Va为0.9138，电压满足要求，此时IPC电抗器两端电压VL为1.0501、IPC电容器两端电压VC为0.2904，电压相对较低，容易选取合适的电容、电抗元件。
4.5 确定IPC电容器、电抗器取值范围

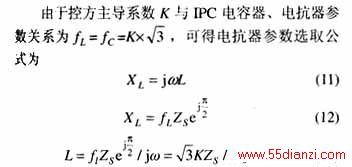

可以看出，电抗器L的参数与控方主导系数K值和控方电网等值阻抗ZS成正比，与系统频率f成反比。由于系统频率f基本在50Hz附近变化很小，故可不考虑其影响。首先考虑控方主导系数K值对L的影响，fL=K´1.732，当K值取4~6范围时，fL取值范围为6.928~10.392。针对此时间断面，东北电网的等值阻抗为0.0383，应用上一节所列公式以不同K值计算联络线潮流，并将计算结果回代，进行潮流计算，反复迭代直至满足迭代要求，以保证等值阻抗ZS的准确性，代入式(13)，可以得到L的取值范围为0.0008~0.0013。
可以看出，电容器C的参数与控方主导系数K值、控方电网等值阻抗ZS和系统频率f成反比。不考虑系统频率影响。考虑控方主导系数K值以及等值电抗对C的影响，根据迭代所得等值阻抗ZS，且设fC=fL=K´1.732，将相应值代入式(16)，可以得到电容C的取值范围为0.0120~0.0081。
5 结语
运用东北电网和华北电网实际数据进行戴维南等值时，采取了上面所列出的公式计算结果与两侧电网潮流反复迭代，直至收敛的技术措施，保证戴维南等值贴近运行工作点实际工况。
通过对东北、华北联络线潮流是否满足输电功率要求、对东北、华北电网端口电压是否满足电压质量要求以及IPC电容器、电抗器两端电压的综合分析，得出IPC参数选取的大致范围。对东北、华北电网的一个相对角差的数据进行分析，当具体角差不同时，结果不同。在 IPC参数选取时，这需要加以重视，当前国外有关程序，还不能展示这一点。
由本文分析可以得出有关基于电网互联的IPC电抗器、电容器的相关参数选取范围，根据具体的标准器件，选择适当的电容器、电抗器组串并联，可满足电压要求和容量要求。
