双变流器串-并联补偿式UPS控制策略研究
点击数：7515 次 录入时间：03-04 11:33:32 整理：http://www.55dianzi.com 电工技术
（线电压380V/相电压220V）的±15%范围变化。vs中的5次谐波电压v5、7次谐波电压v7各为基波电压值的5％。负载为三相相控桥整流装置，R=19.7W，L=50mH，相控角a=30º，直流负载功率10kW。直流端接蓄电池Eb=600V，其内阻Rb=0.1W，直流电容C=4700mf。串联变压器变比N=4，滤波电感L1=1mH， L2=0.5mH，滤波电容C2=150mf。
采用图2、3所示控制系统和控制策略，图4、5分别示出在电源基波电压v

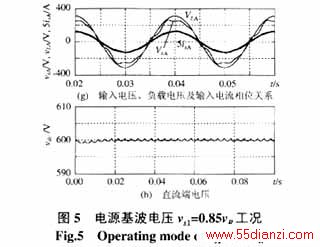

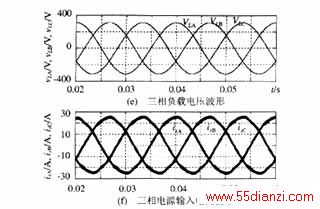

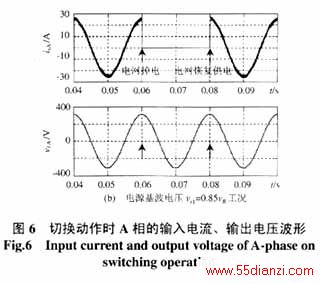

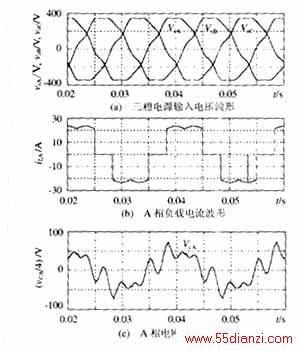

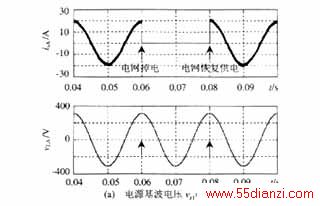

S1=1.15vR和vs1=0.85vR两种工况下，电源电压vs、A相负载电流iLA、A相串联变流器电网侧补偿电压△vA(vCA/N )、A相并联变流器补偿电流i3A、负载电压vL、电源电流is及直流电压Vdc的示波图。图6则给出了上述两种工况下，电网掉电和电网恢复供电切换动作时的A相输出电压及输入电流动态变化波形。
5 结论
图4、5、6示出的仿真结果表明：所提出的控制策略可以较好地实现双变流器串-并联补偿式UPS的全部功能。在电源电压非额定值、有谐波电压，负载非线性、有大量无功电流的情况下，这种UPS的交流电源输入电流is为正弦波，且cosf =1，负载电压vL为额定值正弦波，且vL与电源基波电压vs1、电源电流is同相。当电网掉电或恢复电网供电时，输出电压无间隙、无突变。区别于传统的双变换在线式UPS，由于双变流器串－并联补偿式UPS具有输入功率因数高、输出能力强的突出优点，因此是一种值得推广应用的新型UPS。上一页 [1] [2] [3]
