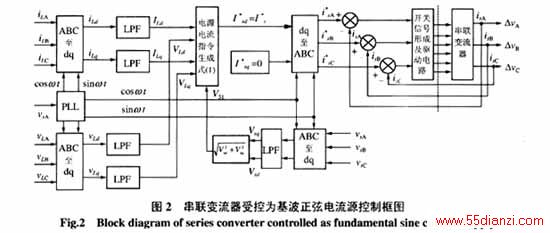

再经滞环电流比较后获得串联变流器的PWM开关控制信号，使电源电流is跟踪IS*，则可实现作为正弦电流源的串联变流器对电源电流的控制功能和对电源谐波电压的补偿（隔离）功能。由于系统在运行期间始终并接蓄电池工作，维持了直流端电压的基本恒定，且忽略电池充电功率和系统中电感、电容、开关器件的功率损耗，因此在此控制框图中没有添加直流端电压控制环节。

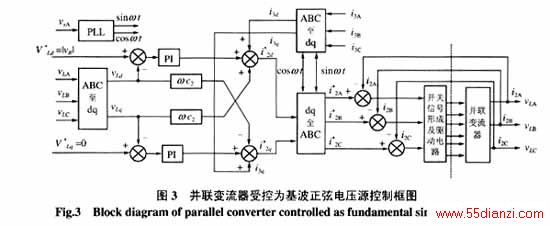

3.2 并联变流器受控为基波正弦电压源
并联变流器Ⅱ作为基波正弦电压源运行，输出与vs1同相的额定值正弦波电压vR，同时经L2、C2后输出补偿电流为
则由图1可得到三相静止ABC系统电流平衡方程为
节器输出、补偿电流前馈及电容电流交叉解耦电流之和，经电流滞环控制作用，使并联变流器输出电流i2包含负载所需要的无功电流i2q和谐波电流i2h及恰如其分的有功电流i2d。
根据以上控制策略，由于串联变流器受控为基波正弦电流源，电源电流is为与电源基波电压同相的正弦有功电流，从而使得非线性负载中的无功和谐波电流经并联变流器得到补偿。同时并联变流器受控为基波正弦电压源，使负载输入电压vL为与电源基波电压vs1同相的正弦波额定电压vR，从而使得电源电压中的谐波与基波偏差经串联变流器得到补偿（或隔离）。
4 系统特性仿真结果
基于上述控制策略，在MATLAB SIMULINK环境下建立了系统的连续域仿真模型， 并对其工作特性进行了仿真。图1中交流电源电压vs的基波vs1在其额定值vR
