1 引言
在城市污水处理厂构成的污水工艺的自控系统中，有相当部分的生产设备配置了变频器。生产现场往往被腐蚀性气体、潮湿、日晒、高温、振动、雷击、电网浪涌、灰尘等破坏性因素所侵袭和干扰。这些危害因素直接对变频器的安全可靠运行构成潜在的隐患。因此，正确认识污水处理厂的生产机械特性，了解、熟悉变频器应用与维护的一些基本要求，对保障变频器在恶劣环境下安全运行是十分必要的。
2 污水工艺的机械设备
根据相关污水处理的工艺，可以配置变频器的生产机械有两类:
(1) 恒功率负载即pm=tl·n
这类设备主要是刮吸泥机、污泥脱水机的滤带传动机构、加药投料螺杆泵、污泥螺杆泵。此类设备有2个特征:
l 在运动过程中产生磨擦性质的负载阻转矩，其作用方向总是与旋转方向相反。
l 低速运行，象沉淀池的刮吸泥机，平均线速度在1~2m/min范围。所以, 当变频器拖动恒转矩性质的负载时, 低速下的转矩要足够大, 并且有足够的转矩过载能力。
(2) 水泵、风机负载
这类负载特点是产生阻力与转速n的平方成正比。值得注意的是，高速时所需电机功率随转速增长过快，与转速n的立方成正比。通常情况下，潜污泵、风机的变频器基本上运行在工频以下范围。
正确认识生产机械转矩特性，是合理选取变频器和维护变频器的基础。
3 变频器的一般故障现象
污水处理生产现场的破坏性因素，易导致变频器发生下列故障:
l 变频器功率开关管烧毁;
l 变频器不能启动;
l 变频器频率不可调;
l 变频器屏显频率无规则乱跳;
l 过热跳闸。
我厂kd-2500污泥脱水机分别安装了变频一体化的电动机和abb400变频器，在不到2年的时间内，abb400变频器功率开关管、整流管桥先后烧毁。究其原因是变频器被关闭在金属柜内，长期受到高温、腐蚀性气体侵袭，以及机械振动和电网波动作用所致。配置在a、b段回流泵上的安川616p5变频器平均运行1500h就发生过不能启动、过热跳闸、频率乱跳，最严重的故障是“频率设定不可调”。配置在絮凝剂投料专用螺杆泵上的acs104小功率变频器运行不到2年，故障表现从不能屏显最终发展到死机，因国内没有acs104型号，只好用acs101变频器经技改其端口的逻辑控制关系取代了acs104。
4 变频器维护的基本要求
(1) 熟悉变频器的主要功能和特殊功能
一般来讲，变频器通常有:
l 输入模拟信号和开关信号的控制(包括闭环控制)功能;
l 保护功能如过流、过热、失压、欠压、缺相、过载等保护措施;
l 特殊功能如转矩提升，跳跃频率，转差补偿;
l 报警功能;
l 制动功能;
l 通信联网功能。
(2) 熟悉变频器端子的作用
不同厂商、不同型号(尽管牌号相同)的变频器其端子标注意义不尽相同。例如:像日本的三菱a240-5.5kw变频器端子n是接地端子，而a540-5.5kw的n则是相线。再比如，相同端子上意义相同的标注，由于各国、各家厂商的设计理念、习惯、标准差异，往往派生出异名同义的标注。这些情形都要求维护者必须确切熟悉变频器的端子，不能“想当然”。
(3) 熟悉变频器与电动机输入、输出的电源接线方式
我厂加药投料装置中的驱动螺杆泵电机的acs104变频器是单相220v供电三相220v输出的变频调速器。
这里强调的是，变频器输出为三相220v变频器电源，应y型接三相220v异步电动机; 若接380v异步电动机，应将原电动机y接法改为△接法，如附图所示，此时电机功率与应用三相380v的y型接法相同等。
(4) 维护技能的注意点
l 使用动铁式仪表检测变频器的输入电流，因为动铁式仪表能精确测量出畸变电流波形;
l 使用整流式电压表检测pwm变频器的输出电压，这是因为pwm变频器的电压平均值正比于输出电压基波有效值;
l 可以在变频器的输入端，即空气开关的输出端加设压敏电阻, 其阻值视变频器功率大小而选取，采用压敏电阻可以有效的避免雷击、电网“浪涌”对变频器的损坏;
l 采用“假负载”法检测主板模块和功率开关管，当模块有短路时，也不会把模块烧掉，等开机后测量变频器输出正常，再撤掉假负载;
l 不能忽视对变频器接线端子、内部线路板可能存在灰尘的清除保养;接地电阻的定期检测;键盘操作时应小心谨慎，防止误操作等等。

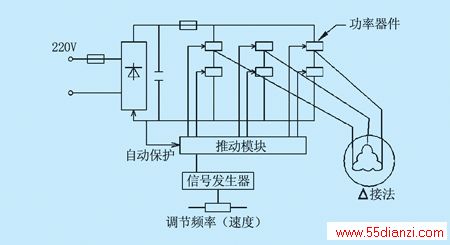

附图 单相220v供电三相输出变频器接线
5 结束语
变频器的科技含量较高，这就要求变频器的操作者，维护者应努力学习技能，掌握应知应会，为变频器设备的可靠运行提供技术保障。
