1、概述
派诺电子有限公司是专门生产智能电源监控产品及监控软件系统的高科技企业，通过先进的设备、元件、软件和专用技术，向国内外用户提供世界一流的智能监控仪表产品和监控系统，产品符合国际CE标准和中国国家标准，满足用户对供配电自动化系统的设计、制造、检验、供货及运输保护等的要求。目前珠海派诺电子有限公司的智能监控系统已经有很多使用单位，用戶遍及交通、电信、邮电、石化、电子、政府单位、金融等多种行业。本公司坚持顾客至上的理念，结合积极、创新、专业的工作团队及事业伙伴，提供品质优良、稳定性佳的全方位产品，以高效能的技术服务，为顾客提出降低成本、提升竞争力的最佳配电职能化系统解决方案为经营目标。
2、低压智能配电监控系统
2.1 低压智能配电监控系统简介
珠海派诺电子有限公司的西格玛监控系统在变配电的监控领域里处于领先地位。根据本项目的技术要求，西格玛监控系统可与智能型低压柜实现数据交换和远方监控功能。在低压智能配电柜中配置派诺电子公司的智能监测单元对低压监控系统中进线开关在线监测，同时对进线回路实现远方遥控功能。西格玛监控系统配置一台监控计算机对整个监控系统提供优化的友好的人机界面，实时显示各种监控信息，例如在监控主机上显示进线开关的开合状态和故障状态，实时显示进线回路的三相电流值、三相相电压值、三相线电压值、有功功率、无功功率、视在功率、电度、频率、功率因数等电网参数值，并对系统所采集到的数据进行处理、显示、存档和报表自动打印，即时显示事件记录和故障记录，并提供声光报警。
西格玛监控系统在通讯方面具有很强的开放性，它可以很方便地通过现场总线与高压系统、变压器温控装置、发电机的智能接口相连，实现数据通讯功能。同时西格玛监控系统提供标准的RS485接口向上连接到BA系统。西格玛监控系统还能为用户提供变电站内各种电气图纸和元件清单，极大地方便用户进行技术管理和物料管理。
西格玛监控系统使用十分简单，它不需要用户掌握太多的计算机知识，同时系统能够引导用户进行一系列的操作、识别和二次开发工作，是用户实施变电站监控管理的理想工具。
2.2 监控系统符合的规范和标准
GB11287-89 《继电器、继电保护》
GB/T14537-93 《量度继电器和保护装置冲击和碰撞试验》
GB6162-85 《静态继电器和保护装置的电气干扰试验》
GB/T14598.9-1995 《电气继电器》第22部分 量度继电器和保护装置的电气干扰试验，第3篇 辐射电磁场干扰试验
GB/T14598.10-1996《电气继电器》第22部分 量度继电器和保护装置的电气干扰试验，第4篇 快速瞬变干扰试验
GB7261-1997 《继电器及继电保护装置基本试验方法》
GB14285-93 《继电保护和安全自动装置技术规程》
GB50062-92 《电力装置的继电保护和安全自动装置设计规程》
GB50171-92 《电气装置安装工程盘、柜及二次回路结线施工及验收规程》
GB/T13730-92 《地区电网数据采集与监控系统通用技术条件》
GB-2887-89 《计算站场地技术条件》
DL/T478-92 《静态继电保护及安全自动装置通用技术条件》
DL/T587-1996 《微机继电保护装置运行管理规程》
DL5003-92 《电力系统调度自动化设计技术规程》
GB/T50314-2000 《智能建筑设计标准》
GB/T50312-2000 《建筑和建筑群综合布线系统工程施工及验收规范》
2.3 监控系统环境要求
·海拔高度： ≤3000m
·环境温度： -10～+55℃
·相对湿度： ≤95%
·地震烈度： ≤8度
·大气压： 60～108kPa
·冲击： 水平加速度≤0.98m/s·s，垂直加速度≤1.96 m/s·s
2.4 硬件、软件配置
1）监控计算机（一台）：HP,PIV 2.0GHZ，内存256M，硬盘40G，19”PHILIPS显示器，40速光驱;
2) 激光打印机：A4纸输出．
3)鼠标：随机配置USB鼠标．
4）电脑音箱：实时报警；
5）UPS不间断电源 1KVA，输出220V
6）西格玛监控软件一套
3、 低压配电自动化系统构成
3.1 智能元件简介
3.1.1 PMAC720多功能智能监测仪表
3.1.1.1 PMAC720多功能智能监测仪表简介
PMAC720是珠海派诺电子有限公司一种专门用于交流配电系统中的多功能智能监测仪，它替代传统的电网参数检测仪表（例如安培表、伏特表、变送器等）进行数据监测，并在仪表内部自动对检测到的数据进行A/D转换，同时将转换后的电网参数通过监测器上配置的标准的数据通讯接口向现场总线和上位机传送。
3.1.1.2 基本特性
·输入电流：可从1A/5A的CT（电流互感器）中接入
·大屏幕液晶显示（66*67）
·带隔离的RS485通讯接口，通讯规约为MODBUS
·工作电源：标准直流85V到265V，交流80V到300V
·四路开关量输入
·两路继电器输出
·高精度实时测量数据
·用户通过面板可以方便设置仪表的工作模式
3.1.1.3功能
·实时检测和显示三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率、31次谐波、电度等多项电能参数，并可通过所带的RS485接口将所检测的数据上传到上位机监控中心；
·具有四路开关量的输入点，能够实时监测开关的状态和其他开关量值；
·具有两路继电器输出点，能够实现对开关或接触器的远方遥控功能；
·具有RS485接口，实现数据的网络通讯功能；
2．1．2 PMAC3032智能遥信模块
PMAC3032是基于16位单片机的开关量测量仪表,可与其他PMAC系列分布式测控仪表产品一起构成各种电力自动化工程。
PMAC3032可同时监测32个开关量的状态及变位信息，任意两个开关量通道的SOE分辨率为2毫秒。且一次性可保存220个SOE记录（基本配置为220个，用户可选择更多的记录）。
PMAC3032配置了标准的RS-485通信口，它即可集中组屏，亦可分散安装。RS-485为两线局域网，通讯速率可为300-19200波特率，PMAC3032仪表可以在线修改通讯地址和通讯速率，同时向用户提供开放式的通讯协议。
3.2 配置
3.2.1进线开关及出线开关的工作状况实时监测（配置PMAC720和PMAC3032）
·三相电流监视
·三相线电压，三相相电压监视
·功率因数cosф，频率，有功功率、无功功率、视在功率监视
·电度计量
·开关工作状态监视
·开关故障状态监视
·提供在线运行信号、诊断信号
3.2.2 实现实时在线显示
·一次回路图系统图
v进线断路器的运行参数及状态
3.2.3运行报表，报警记录生成及打印
系统自动记录并生成下列报告
·低压系统进线柜电度记录
·中控室操作记录
·现场操作记录
·历史纪录
·维修记录
·故障记录
3.2.4 动态的人机界面
·变配电系统柜的实物图，明确指示开关状态及电参量的实际值。
·变配电系统的操作记录及事故记录打印。
·重要电参量的实时趋势图和历史趋势图显示及打印。
·对开关进行操作时需要经过严格的再确认手续。

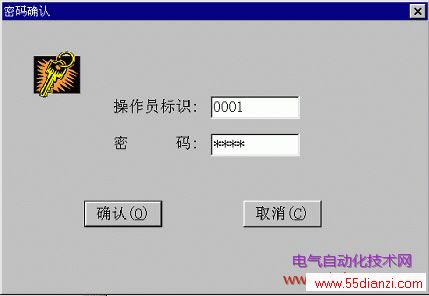

·严密的操作员管理系统。
·严格的安全性保障。

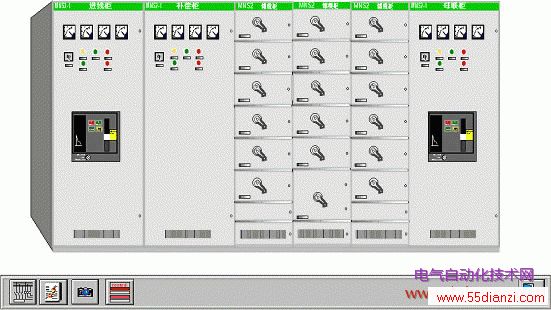

低压配电柜运行状态监视界面示例
3.3 低压监控系统的信息上传
低压智能配电监控系统为楼宇自控系统（BA）的子系统，通过低压智能配电监控系统提供的RS485接口或RJ45以太网网络接口，电源监控系统或楼宇自控系统能够接受低压智能配电监控系统上传的检测信息，监测低压配电系统的参数、运行状态及故障情况，并能实现对低压配电系统相应回路的遥控功能。
