一、控制要求与学习目的
(1)信号灯及显示时间的数码管受开关控制，一个启动按钮控制其启动，一个停止按钮控制其停止。
(2)信号灯分为东西向红灯、黄灯、绿灯各两个；南北向红灯、黄灯、绿灯各两个。

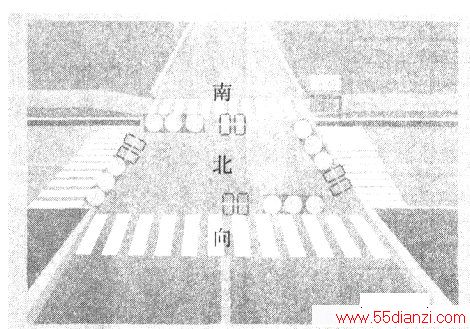

(3)信号灯时间显示如下图所示。如果完全按实际十字路口的输出，则东西、南北方向的时间显示都必须具备。考虑到实验室中的FX2—48M型PLC输出总共只有24点，远远不够完成上述的输出需求。为节约输出点，只好使用两个数码管，即同时只能显示一组时间，比如只能显示南北向或东西向的信号灯时间。在教学中，将时间显示分成两步走：先显示南北向时间；调试成功后，再输入程序调试东西向时间。这样既节约输出又可以达到模拟十字路口教学的目的。
(4)工作过程。
初始状态：信号灯全部灭；显示某方向信号灯工作的时间用数码管来显示。初始显示为00。以表示等待时间控制信号的输入。
工作状态：信号灯及数码管由一个启动按钮控制其启动，启动后信号灯及数码管自动循环运行；按下停止按钮后，回到初始状态。
东西向红灯亮，并维持30s,在东西向红灯亮的同时，南北向绿灯亮22s后，绿灯闪烁3s。然后南北向黄灯亮5So接着东西向绿灯亮，南北向红灯亮。
东西向绿灯亮，并维持17s后，绿灯闪烁3s，然后东西向黄灯亮5s。
同时南北向的红灯亮25s。

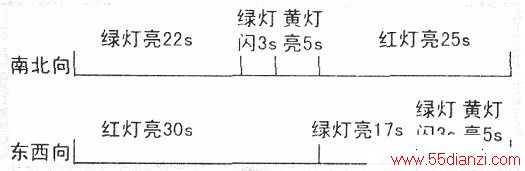

信号灯按以上方式周而复始地工作；同时南北向、东西向的数码管有相应的时间显示。控制过程如下图所示。
二、输入/输出点的分配

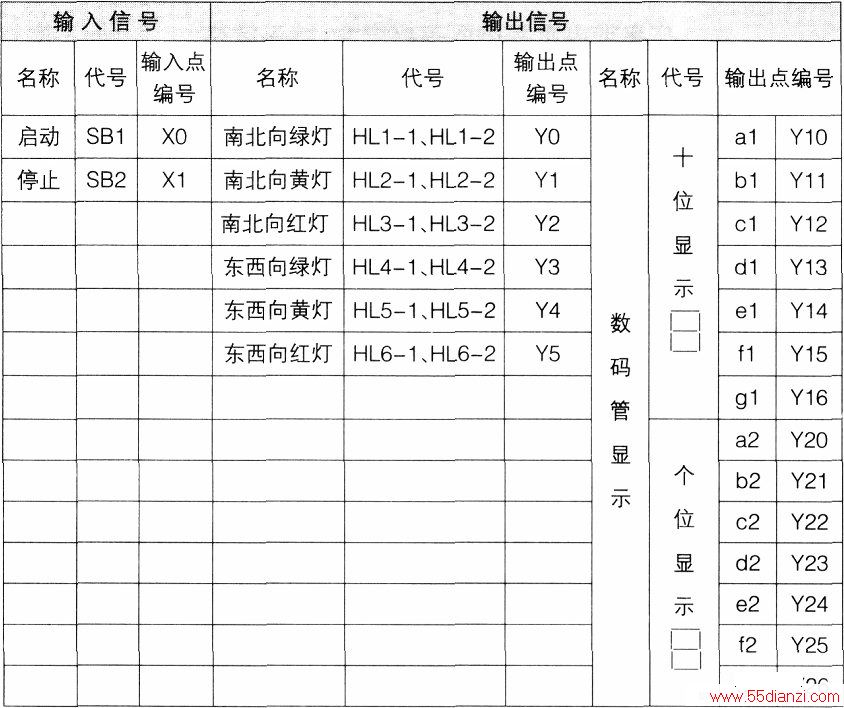

根据控制要求分配输入/输出点如下表所示
三、输入/输出接线图

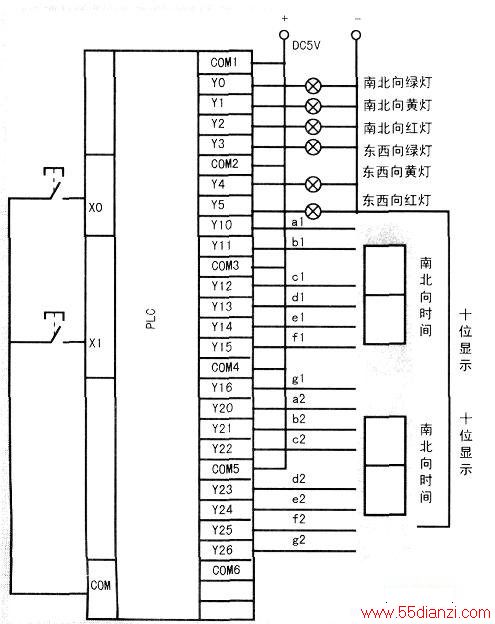

信号灯及南北向时间显示输入/输出接线图如下图所示。
启动按钮SBl接于输入继电器XO端，停止按钮SB2接于接于输入继电器X1端：南北向绿灯、黄灯、红灯分别接于输出继电器YO、Y1、Y2：东西向绿灯、黄灯、红灯分别接于输出继电器Y3、Y4、Y5。时间显示的两个数码管，十位时间显示输出接Y10、Y11、Y12、Y13、Y14、Y15、Y16；个位时间显示输出接Y20、Y21、Y22、Y23、Y24、Y25、Y26。

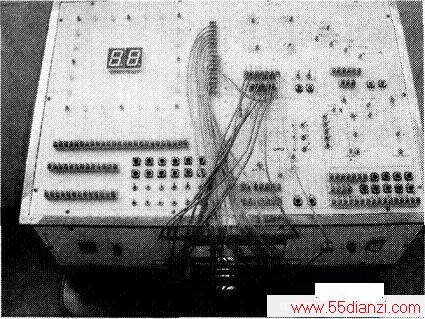

说明：对于东西向时间的显示，外部硬件接线不需要改变，只需从软件改变就可以了。硬件接线实物如下图所示。
四、梯形图编写

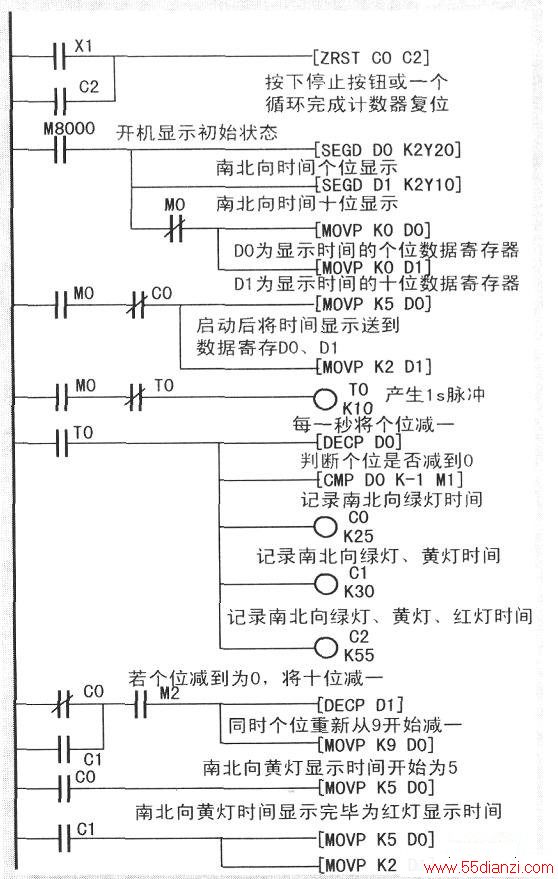

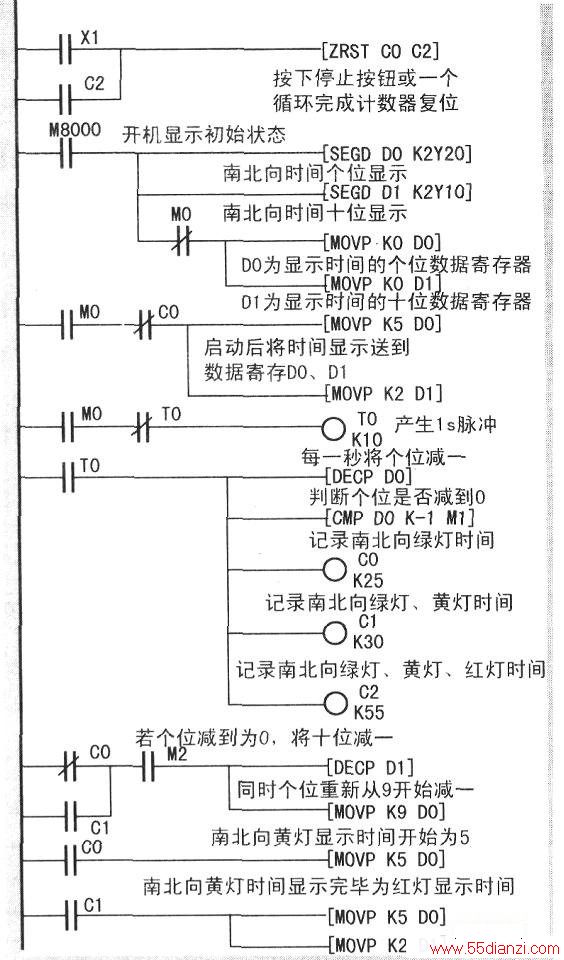

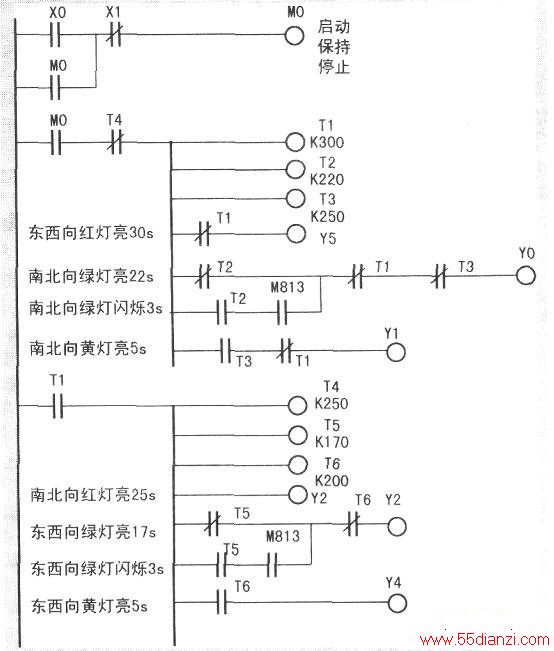

梯形图编写可以分三个部分完成：第一部分是信号灯变化的程序编写，如上图所示：第二部分是显示南北向信号灯的时间变化，如中图所示；第三部分是显示东西向信号灯的时间变化，如下图所示。
五、调试运行
调试运行过程分成两部分：
第一，调试信号灯变化及反映南北向信号灯时间变化的梯形图。将信号灯变化及南北向信号灯时间变化梯形图输入到运行软件后，按下启动按钮后观察信号灯的变化是否按要求变化，同时观察南北向的绿灯、绿灯闪烁、黄灯、红灯时间显示是否和南北向的绿灯、黄灯、红灯的变化一致。
第二，调试信号灯变化及反映东西向信号灯时间变化的梯形图。将信号灯变化及东西向信号灯时间变化梯形图输入到运行软件后，按下启动按钮后观察信号灯的变化是否按要求变化，同时观察东匹向的红灯，绿灯及绿灯闪烁、黄灯时间显示是否和东西向的红灯、绿灯、黄灯的变化一致。
