烟道式热水器结构

　　（1）烟道式热水器结构：
　　
　　①外壳部分：由底壳和面壳组成。
　　
　　A、底壳：用于固定燃烧器、热交换器、水气联动阀和各种控制部件等，使之成为一个安装使用时作为与墙体固定的支架。
　　
　　B、面壳：作用是防风、防尘、通风、排气、观察燃烧状态、印制各种功能标志。
　　
　　②电器控制部分主要由脉冲点火器、电磁阀、微动开关组成。
　　
　　A、脉冲点火器：是整台热水器的“控制中心”，接受和输出控制信号，以实现热水器的自动控制，微动开关闭合（接通）后，首先在很短时间内进行自检，检查电压是否正常，感应针是否对地短路等，如全部正常，开始点火；0.5秒后，电磁阀动作并维持，使热水器正常工作，当感应针感应到火焰信号后，反馈电路工作，使电磁阀保持线圈得电保持电磁阀开启。当热水器发生故障或异常时，自动关闭电磁阀，进入保护状态。其具体作用：
　　
　　Ⅰ、点火功能：打开进水阀后就能听到“嗒嗒”的点火声，用以点燃燃气，点着火后如有火焰反馈信息，2秒左右停止点火，如无反馈信号（点不着火），点火7-8秒左右停止点火。
　　
　　Ⅱ、提供给电磁阀动作和维持电源：打火0.5秒，给电磁阀动作线圈提供3V、600mA直流电源。动作后自动转换，为电磁阀保持线圈3V、4mA（4-6mA）直流电源，使电磁阀保持开启状态。因动作线圈耗电电流大，所以在电磁阀动作后靠保持线圈保持开启，起延长电池寿命作用。
　　
　　Ⅲ、反馈电路：利用感应针检测火焰离子流大小或火焰单向导电性为信号，使反馈电路工作，输出控制信号，使电磁阀维持吸合状态。
　　
　　Ⅳ、保护状态指示：当热水器发生故障或异常时，不开启电磁阀或立即关闭电磁阀，系统自动进入保护状态。
　　
　　B、电磁阀：由动作线圈和保持线圈组成，热水器点火时，电磁阀的吸合靠动作线圈，动作后脉冲点火器自动转为保持线圈工作，工作电压3V。作用是用以控制气源通道的开启和关闭，起安全保护作用。
　　
　　C、微动开关：用以接通和断开脉冲点火器的工作电源。
　　
　　③水气联动阀总成部分：由水阀体、气阀体、传动底板等组成，是整台热水器的核心。利用水压来控制燃气的供给、切断即控制燃烧器燃烧熄火的目的；把水和气相隔开。当热水流过时，利用水的压力差，使联动轴向左移，打开气门，同时微动开关闭合，接通脉冲点火器电源，打火，打开电磁阀燃烧。
　　
　　A、稳压器：流经热水器自来水的压力是不断变化的，利用稳压器作为稳流作用，让热水器出水温度和流量不受进水压力变化而变化。
　　
　　B、水控鼓膜：用于将联动阀与水阀隔开关密封，使之成为两个室，启动时利用两室形成的压力差推动联动轴左移，关水时两室压力相等，在弹簧力的作用下使联动小轴向右移动。
　　
　　C、文丘里管：主要是与水阀相连的横孔、左室实现后制式功能。关闭出水阀时，出水被切断，水从文丘里管的横孔及通道，形成倒流，使水控膜左侧的水压与右侧的水压相等，形成的压力差为零，联动轴在弹簧力的作用下复位，使微动开关断开。关闭电磁阀，停止燃烧，实现了后制式功能。只有打开出水阀，热水器又能正常工作。
　　
　　其结构图如下：

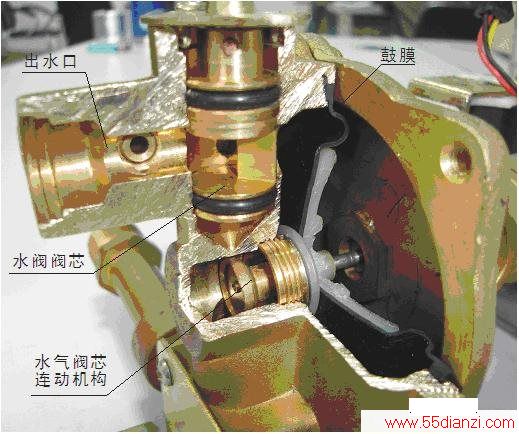

　　　水阀剖面图：

　　Ｄ、燃烧器部分：由分气管、喷气嘴、燃烧器以及燃烧底座等组成。作用是实现可燃气体燃烧，燃烧过程与炉具原理相同，燃气在燃烧器是基本实现完全燃烧，提高了燃烧效率，减少了空气污染。
　　
　　Ｅ、热交换器部分：由铜管、换热铜片等组成。通常又叫水箱总成。作用是将燃烧器燃烧的热量传递给水，使热水器有源源不断的热水流出，是高效传热部件。
