钮扣式电池因形状、大小似钮扣而，得名，是一种微、小型电池，主要用于工作电压低、耗电小的便携式电了产品，如电子手表、计算器、助听器、电子体温计及记步器等。传统的钮扣式电池是一次电池(不可充电)，有锌锰钮扣电池、氧化银钮和电池、空气锌钮扣电池，后来又开发出锂二氧化锰钮扣电池。近年来，锂离子电池发展较快，又开发出可充电的钮扣式锂离子电池。
传统的氧化银钮扣电池其主要产品的尺寸为直径φ6．8～φ11．6mm，厚度2．15～5．4mm，电池容量约20～500mAh，但其容量要比氧化银小一半。空气锌钮扣电池的能量容量比较高，约是氧化银钮扣电池的2～3倍。
因此它适用于做长时间连续使用的助听器、BB机等电子产品作电源。一种耳道式助听器用的空气锌钮扣电池，其直径为φ5．8mm，厚度约3．6mm。这种电池价格较高。锌锰钮扣电池价格最便宜，应用最广。传统的钮扣电池的标称电压、相对能量容量比如下表所示。
标称电压(V)
相对能量容量比
价格
锌锰钮扣电池
15
1/2
低
氧化银钮扣电池
1.55
1
中
空气锌钮扣电池
1.4
2～3
高
锂二氧化锰钮扣电池
锂二氧化锰钮扣电池的特点：质量能量比高，可达比高，可达320Wh／kg；输出电压高，标称电压为3．OV，是传统钮扣电池的两倍；终止放电电压为2.OV；放电平稳；使用温度范围宽(-40℃～+60℃)；自放电率小，储存寿命长，在室温下可储存10年以上；使用安全、可靠；无污染。
该电池已系列化。型号前缀用CR表示。该系列的尺寸比传统的钮扣电池大一些，容量也大得多。上表列出该电池系列的主要性能。
下表是法国Saft电池公司的锂二氧化锰钮扣电池主要性能，(其型号前缀为LM)。从上表、下表中可看出：放电电流是很小的。这一点在选择电池时要特别注意。如果要求放电电流大时，可采用钮扣式锂离子电池。
型号
尺寸(mm)
重量(g)
标称电压(V)
标称容量(mAh)
标准放电电流(mA)
最大放电电流(mA)
连续
脉冲
CR927
Φ9×2.7
0.6
3
30
0.1
0.2
5
CR1025
Φ10×2.5
0.7
3
30
0.1
0.2
5
CR1216
φ12.5×1.6
0.7
3
25
0.1
0.2
5
CR1220
φ12.5×2.0
0.8
3
38
0.1
0.2
5
CR1225
φ12.5×3.2
0.9
3
50
0.1
0.2
5
CR1616
φ16×1.6
1.2
3
50
0.1
0.3
8
CR1620
φ16×2.0
1.3
3
70
0.1
0.3
8
CR1632
φ16×3.2
2
3
120
0.1
0.3
8
CR2016
φ20×1.6
1.6
3
75
0.2
0.4
10
CR2025
φ20×2.5
2.6
3
150
0.2
0.5
10
CR2032
φ20×3.2
3.1
3
210
0.2
0.5
10
CR2320
φ23×2.0
3
3
130
0.2
0.75
15
CR2325
φ23×2.5
3.3
3
190
0.2
0.75
15
CR2330
φ23×3.0
4
3
260
0.2
0.75
15
CR2335
φ23×3.5
4.3
3
300
0.2
0.75
15
CR2354
φ23×5.4
6
3
530
0.2
0.75
15
CR2430
φ24×3.0
4.5
3
270
0.3
1
15
CR2450
φ24×5.0
6.6
3
550/600
0.3
1
15
CR2477
φ24×7.7
10.5
3
1000
0.3
1
15
CR3022
φ30×3.2
6.8
3
500
0.3
1
20
型号
尺寸(mm)
重量(g)
标称电压(V)
标称容量(mAh)
标准放电电流(mA)
最大放电电流(mA)（连续）
LM2032
φ20×3.2
2
3
200
0.2
3
LM2430
φ24×3.0
4
3
285
0.2
3
LM2450
φ24×50
6
3
540
0.2
3
该系列电池主要应用于电脑主机板(实时时钟)、照相机自拍红外遥控器及日历、电子辞典、手表及液晶显示时钟、会发声、发光的圣诞卡、电子玩具、电子记事本等。

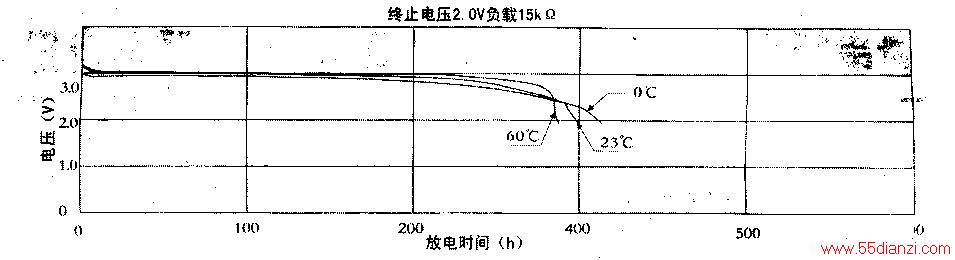

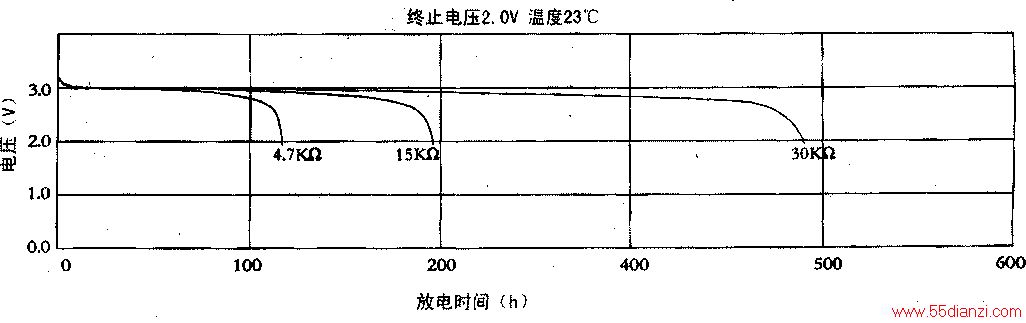

该系列CR2016的恒值放电特性上图所示。不同温度放电特性如下图所示。
www.55dianzi.com
钮扣式锂离子电池
钮扣式锂离子电池是二次电池，可反复充放电。其主要特点：标称电压3．6V；放电电流大，可按0．5C放电率放电，例如容量为120mAh的电池，放电电流可达60mA；最大放电可达2C，充放电次数可达500个循环。
钮扣式锂离子电池主要应用于手摇充电电筒、蓝牙耳机、MP3、电子日历及时钟、计算器、税控机等。
该电池的型号前缀为LIR。下表列出逻达电子有限公司生产的钮扣式锂离子电池系列的性能。
型号
尺寸(mm)
重量(g)
标称电压(V)
标称容量(mAh)
最大放电电流©
内阻(mΩ)
LIR927
φ9×2.7
0.6
3.6
5
2
<1500
LIR1220
φ12.5×2.0
0.8
3.6
6
2
<1000
LIR1225
φ12.5×2.5
0.9
3.6
8
2
<1000
LIR1530
φ15×3.0
1.3
3.6
18
2
<800
LIR1620
φ16×2.0
1.4
3.6
10
2
<800
LIR2016
φ20×1.6
1.8
3.6
12
2
<800
LIR2025
φ30×2.5
2.5
3.6
25
2
<500
LIR2032
φ24.5×3.2
3
3.6
45/50
2
<300
LIR2430
φ24.5×3.0
4.2
3.6
60
2
<300
LIR2450
φ24.5×5.0
5.2
3.6
120/130
2
<200
LIR3048
φ30×4.8
12
3.6
400/500
2
<200

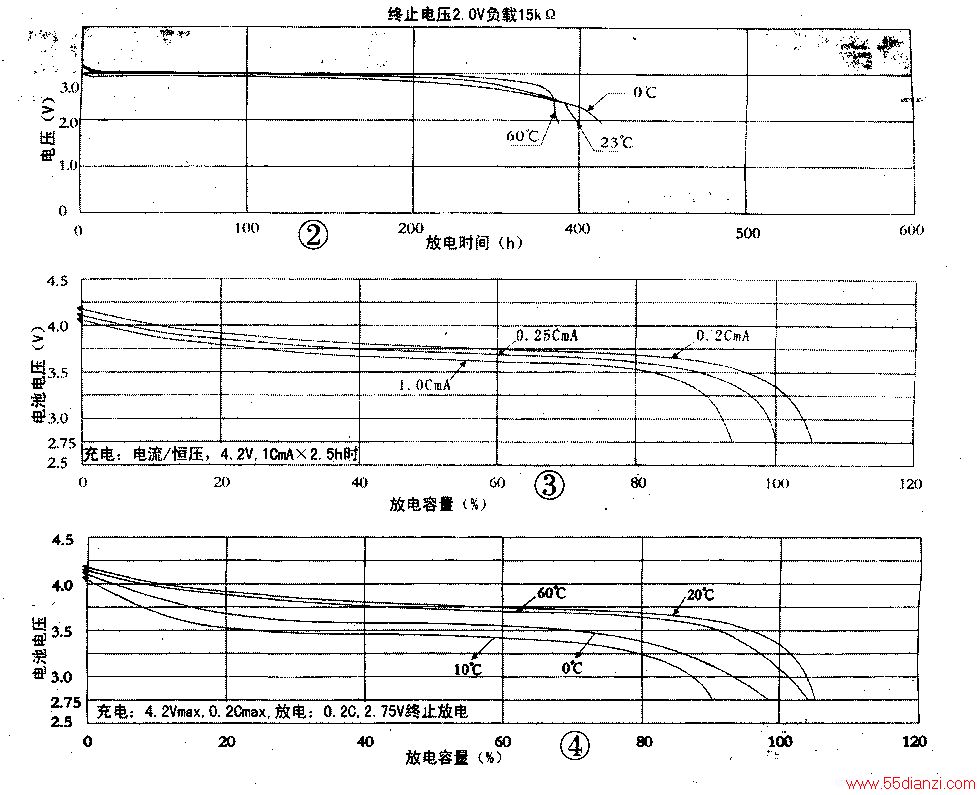

LIR2450的不同放电电流下的放电曲线如上图所示；不同温度下的放电特性曲线如下图所示。
由于钮扣式锂离子电池容量小，充电器要与电池的容量相匹配，并采用恒流、恒压充电。不能随便用一个锂离子电池充电器充电。
钮扣式锂离子电池的应用
锂电池的工作电压高，因此能量比传统的钮扣电池大一倍。它可以用于计算机的主板中的供实时时钟的电源、照相机的万年历芯片的电源及遥控照相的红外遥控器电源、电子辞典、计算器、小型电子玩具、手摇发电手电筒中的电池、蓝牙耳机、MP3播放器、电子日历钟、条码读出器、税控器等。
