请首先确定音频连线正确连接。因为不同的机箱,前置连线不一定一样。特别是很多厂家的机箱音频连线还不能支持象ALC888这种7.1声道的声卡。TF550SE的ALC888声卡的前置输出是9针插座,连接时请对好线,具体可以参考下面的图:
有关前置音频连线的资料如下:
MIC-L麦克左
MIC-R 麦克右
GND 地
SPK-REAR喇叭-后
SPK-FRONT 喇叭-前
SPK-R-REAR 喇叭-右-后
SPK-L-FRONT 喇叭-左-前
你知道
前板只需地,麦克(左右),喇叭-左右
英特尔®高清晰度前置音频
针 信号名称 说明
1 端口 1L 模拟端口 1 - 左声道(麦克风)
2 GND 接地
3 端口 1R 模拟端口 1 - 右声道(麦克风)
4 PRESENCE# BIOS 活动性高的信号表示模拟插头已连接英特尔® 高保真音频加密狗。 连接英特尔® 高保真加密狗时,PRESENCE# = 0
5 端口 2R 模拟端口 2 - 右声道(耳机)
6 SENSE1_RETURN 返回前面板的插座检测 (JACK1)
7 SENSE_SEND 插座检测传感线路来自英特尔® 高保真音频编解码器插座检测电阻网络
8 KEY 连接器 key
9 端口 2L 模拟端口 2 - 左声道(耳机)
10 SENSE2_RETURN 返回前面板的插座检测 (JACK2)
AC-97 前置音频
针脚 信号名称 说明
1 MIC 前面板麦克风输入信号(支持立体声麦克风时会偏向)
2 AUD_GND 模拟使用的接地
3 MIC_BIAS 用于立体声麦克风支持的麦克风电源 / 附加 MIC 输入
4 AUD_GND 模拟音频电路使用的接地
5 FP_OUT_R 至前面板的右声道音频信号(有耳机驱动功能)
6 FP_RETURN_R 自前面板返回的右声道音频信号(拔出耳机时)
7 AUD_5V 模拟音频电路使用的过滤 +5 V
8 KEY 无针脚
9 FP_OUT_L 至前面板的左声道音频信号(有耳机驱动功能)
10 FP_RETURN_L 自前面板返回的左声道音频信号(拔出耳机时)

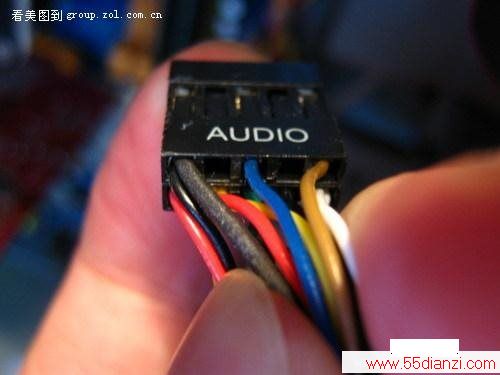

这是航嘉HOO-01机箱配来的原装一体式前置连线接口,支持最新的7.1声卡.

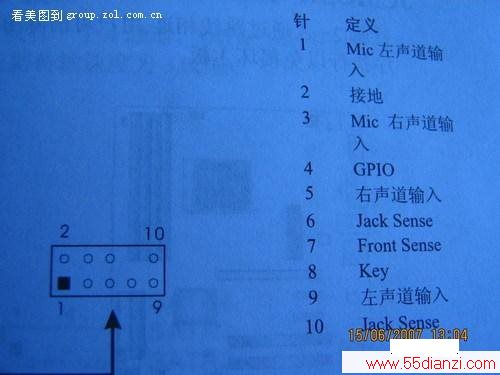

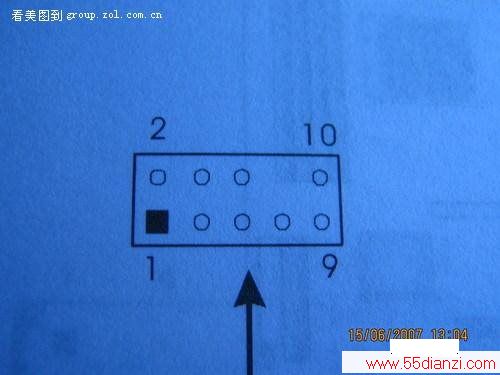

说明书17页.下面左起是第一针,然后是第3、5、7、9针. 上面左起是第二针,然后是4、6、8、10.空的这个是第8针

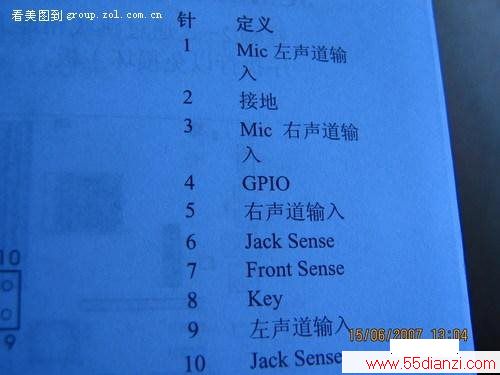

各个针脚的具体定义
上面左起的是第1(黑)、3(蓝)、5(棕)孔的插线,对应的是音频的2、6、10针脚.

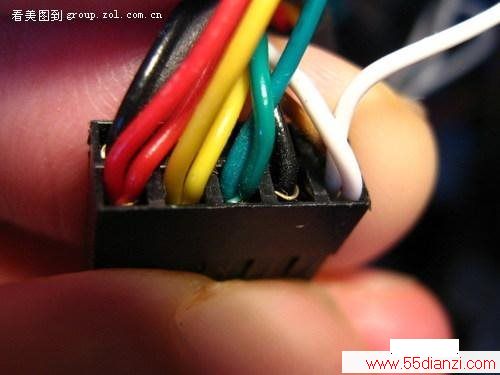

下面的左起1(红)、2(黄)、3(绿)、4(黑)、5(白).对应的是音频的1、3、5、7、9针脚

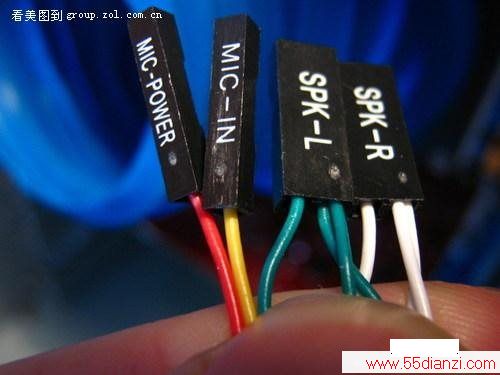

如果是分开的话如下图:下面的黄色MIC-IN ,对应的是音频的第1针脚。红色的MIC-Power对应的是第3针脚.白色的SPK-R对应的是5、6针脚.绿色的SPK-L对应的是9、10针脚.

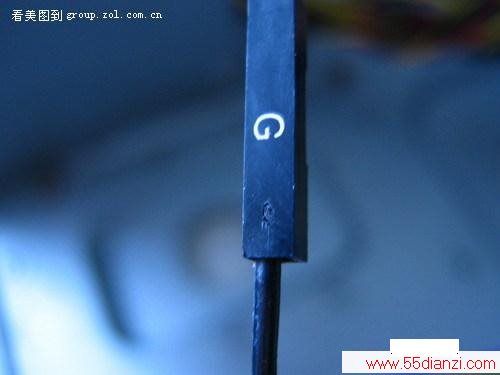

另外有一个黑色GND,对应的是音频的第二针.也就是上左起第一针脚.
安装的时候,除了看线的颜色之外,还更要注意插座的英文字母.因为不同的机箱,连线的颜色不一定相同.

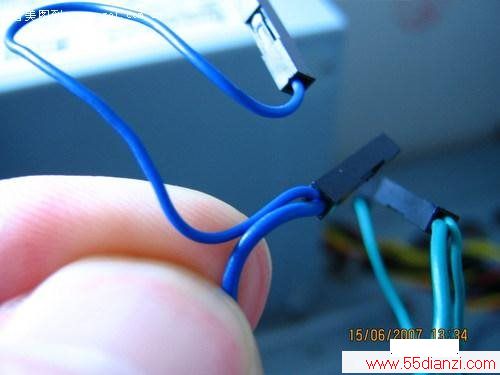

象这样两根连一起的,只插其中一根就可以
