上图为录像机和摄录一体机的接口示意图。由于录像机和摄录一体机既可以作为输入设备又可以作为输出设备，因此分别设有输入接口和输出接口。有些设备为了方便用户连接，在接口处加有提示标记，如视频输入接口标记为Video In，视频输出接口标记为Video Out，音频输入、输出接口标记则分别为：AudioIn、Audi0 Out。而且，如果提供左、右两声道输入、输出接口，还会分别标记L(左)和R(右)。一般情况下，视频、音频接口通常排列在一起，视频接口以黄色表示，音频接口以白色和红色表示。连接时，用视频采集卡附带的视频、音频连接线进行相应的连接。通常视频连接线为一根单独的连接线，两端的接头为黄色，而音频连接线则是一根一分二的连接线。下图为视频、音频连接线示意图。

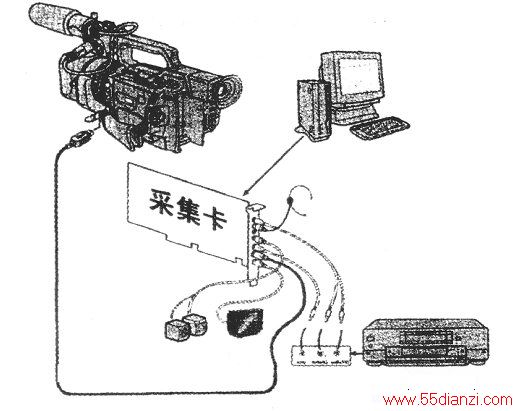

对于视频采集卡来说，在采集时不论是录像机还是摄录一体机都作为输入设备，视频、音频信号需要通过这些设备输出到视频采集卡中，因此，连接时需要连接设备的输出信号接口，如下图所示。

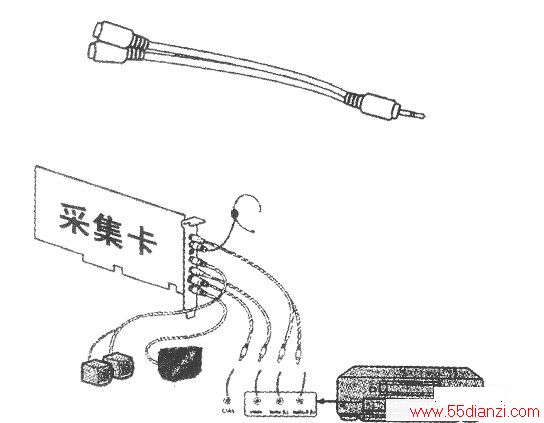

另外，值得注意的是，由于许多用户是普通家庭，所用录像机多为使用磁带的家用型录像机，这种录像机有些在音频接口方面只设置了一个声道的音频输入或输出接口，在连接时只需将音频部分的一个连接头接入音频接口即可，如上图所示。不过，在这种情况下，如果采集后直接刻录VCD光盘，则只有单声道的声音，即只有左声道声音或只有右声道声音。为了避兔出现这种情况，可以使用一根二合一的音频连接线，其外形及连接方式如下图所示。

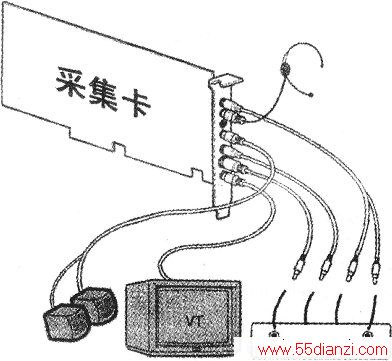

具备视频输出接口的采集卡，还可以使用卡上的视频输出接口外接电视机或监视器，以便直接观察压缩后的图像效果。连接时，使用一根视频连接线，将其一端连接在采集卡的视频输出接口上，另一端则接入显示设备的视频输入接口即可，如图所示。

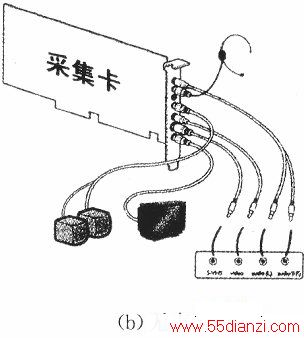

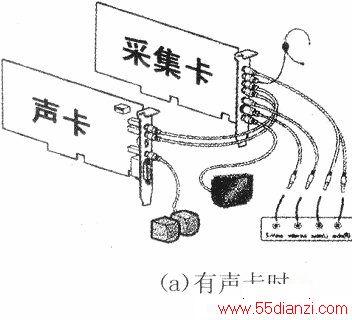

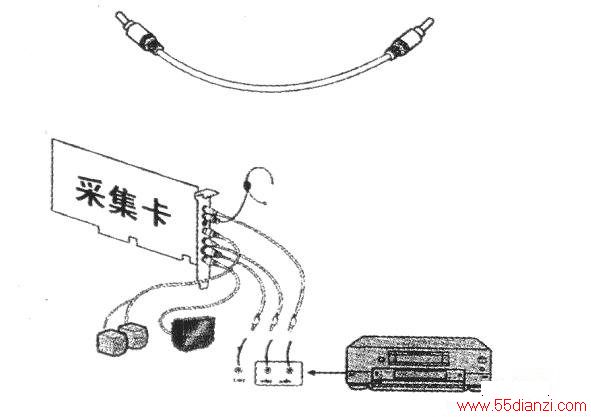

对于同时采集视频、音频信号的采集卡来说，可以在计算机不具备声卡的条件下继续正常工作，但在有声卡和无声卡情况下，采集卡的连接方式略有不同。图7(a)、(b)分别为这两种情况下采集卡的连接示意图。
正确连接好外部设备，检查一切连接无误，并确保采集卡的固定螺丝已经稳固(以免采集卡松动而影响正常工作)，最后将计算机机壳盖好。至此，采集卡硬件部分的安装、连接工作就全部完成了。

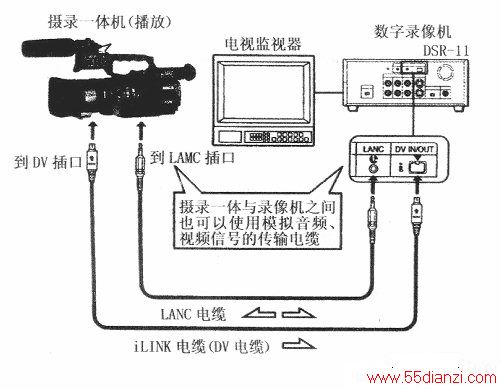

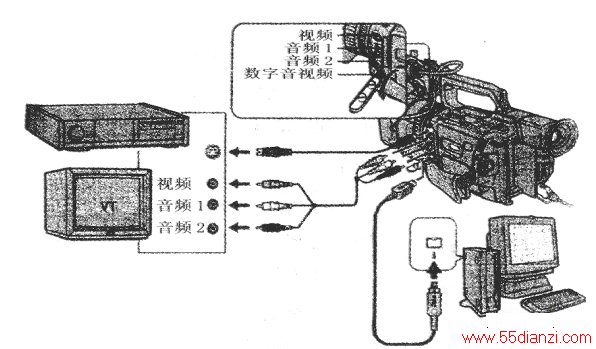

数字摄录一体机不仅可以接视频采集卡，也可以连接监视器、电视机以及录像机等其他设备。需要注意的是，连接时要注意各接口及引脚的对位是否正确。通常AV输出端口是数字摄录一体机中最容易损坏的部分，如未加确认即将输出线端子勉强插入插座中，会导致端了和插座的损坏。接插时要依据对齐标记小心连接。

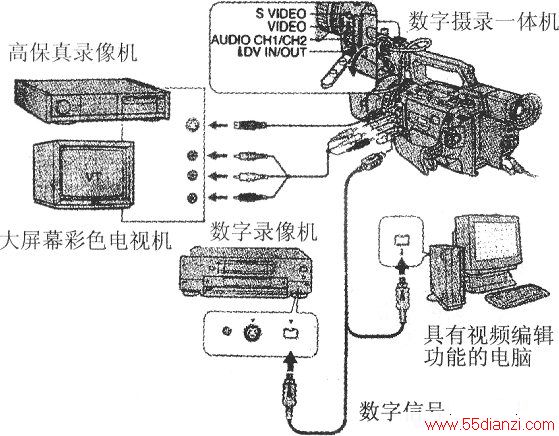

下图是数字摄录一体机与外部音频、视频设备的连接关系图。从图可见，摄录一体机具有：svIDE0、VIDE0、AuDl0CHl／CH2和DVIN／OUT四种端子。其中sVIDEO是亮度和色度分离的视频信号输出端子，它可以直接与具有sVIDE0输入端的大屏幕彩色电视机、高保真录像机相连。由于是亮度、色度分离的信号，无Y/C：相互干扰，可以得到高质量的图像显示和记录。
VIDEO是复合视频信号输出端，它输出的是普通亮度和色度复合在一起的全视频信号，是一种标准视频信号(又称AV信号)，可以与任何具有A/V端子的电视机(TV)、录像机(VTR)相连接，进行图像信号的记录和显示。AUDl0CHl/CH2是音频信号输出端，CHl/CH2一般表示左声道/右声道。该端子也可以与具有音频输入端的各种设备相连，进行音频信号的播放或记录。DVIN/OUT是摄录一体机的数字信号接口，它必须使用专门的数字电缆进行连接，这种电缆是一种标准的数字传输线，通常被称为IEEE1394电缆，它可以与具有数字接口的录像机和具有Dv编辑功能的计算机连接。这种电缆是4芯的，可以双向传输数字信号，其中包括：数字音频信号、数字视频信号以及控制信号。数字摄录一体机与外部数字设备相连接时最好使用这种电缆，它不但解决双向传输的问题，其中的遥控信号可以使两种机器联动，更重要的是信号质量好，没有损失。如果使用模拟信号，摄录一体机的输出电路中需用D/A变换器，编辑或录像设备的输入电路中需用A/D变换器，变换过程中会有信号损失，因而在使用中需要注意。
