镍镉（Ni-Cd）和镍氢（Nj-MH）电池是一种密封式可充电池，它具有使用方便、耐过充、耐过放、寿命长、可大电流放电、便于组合、价格低廉等优点，因而是一种用途极为广泛的电池。
新型镍镉电池和镍氢电池均采用发泡镍作为电极基板，并涂有可以复合的速充电时所产生剩余气体的正、负极物质，因而这些电池均可以快速充电。
图l是Nj-Cd/Ni-MH电池快速充电时电流（A）、电压（V）、温度（T）、压力（P）与时间t的关系曲线。从图中不难看出，为了实现快速充电的终止判定，可以采用-△V判定法、时间判定法和温度判定法。下面根据其曲线来阐明这三种快速充电判定法。
一、-△V充电终止判定法
从图1电压（V）曲线不难看出，输出电压在终止前会升到最高值，再进一步充电时输出电压会下降。利用这个下降量，进行充电终止判定就叫做一△V快充终止判定法。
为了正确得到-△V数值必须具备如下条件：
1.被充电池必须处在特定环境温度下。
2.充电电流为恒定直流，一般要求大于0.5C（倍率），充电电流太小时-△V不明显。除了室温和充电电流以外，电池品种及电池内在电化学的组成也会对-△V值有所影响，但容量不一致、单体电池组合的电池组不能实现-△V判定。一般情况下，以单节Ni—Cd电池的-△V值，按端压下降1％～5％数值范围选择。Ni-MH电池的-△V值比Ni-Cd电池小一些。一般以端电压下降1％～3％的数值范围选择。

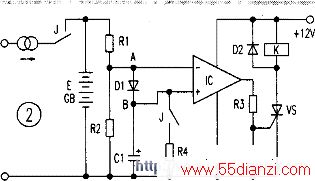

图2是典型的Ni-Cd/Ni-MH电池快充-△V判定电路。当正常充电时，A端电压高于B端电压。运放IC无输出。这时B端接有电容C（一般为2200μF以上用来保持电压），其电压为Va-Vd（VD为二极管门限电压）。当VA下降到峰值电压Vmax-VD时，运放正端电压高于负端电压，IC输出高电平，可控硅动作，使充电电流脱勾，以达到停止充电的目的。
该电路虽然比较简单。但VD不可预置，而且随温度变化较大，因而逐步被单片机或带有存储功能的专用-△V集成电路所代替。
二、时间充电判定法
图1中的恒定充电电流假设为lC（即一倍率，如电池容量为1200mAh，1C电流即为1200mA），充电时间控制在1.5小时即为充足。实现时间充电判定的必备条件如下：
1.电池或电池组必须在充电前处在放电终止状态，也就是每节电池电压必须小于1V。
2.充电电流必须是恒流（直流）。充电容量：镍镉电池为1.5C，镍氢电池4/3C。例如以0.5C充电，镍镉电池需1.5/0.5=3小时；镍氢电池需（1+C）/（0.5C）=2.67小时（2小时40分钟）。
3.必须具备带自动锁定功能的定时器。以确保快充结束后，不再有大电流充电，否则会使电池严重过充而损坏。
4. 电池组内与电池标称的容量基本一致。
