  Proteus软件是英国Lab Center EleCTRonICs公司出版的EDA工具软件(该软件中国总代理为广州风标电子技术有限公司)。它不仅具有其它EDA工具软件的仿真功能,还能仿真单片机及外围器件。它是比较好的仿真单片机及外围器件的工具。虽然国内推广刚起步,但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。Proteus是世界上着名的EDA工具(仿真软件),从原理图布图、代码调试到单片机与外围电路协同仿真,一键切换到PCB设计,真正实现了从概念到产品的完整设计。是现今世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台,其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DSPIC33、AVR、ARM、8086和MSP430等。

  Protel 99 SE是运行在Windows环境下的EDA设计系统,其强大的功能使电子线路的设计效率大为提高,已成为众多电子线路设计人员首选的计算机辅助设计软件。

  一、设计流程

      1.原理图设计;

  2.仿真分析,参数调整;

  3.生成网络表;

  4.调用网络表:

  5.PCB设计。

  二、电路设计、仿真和生成网络表

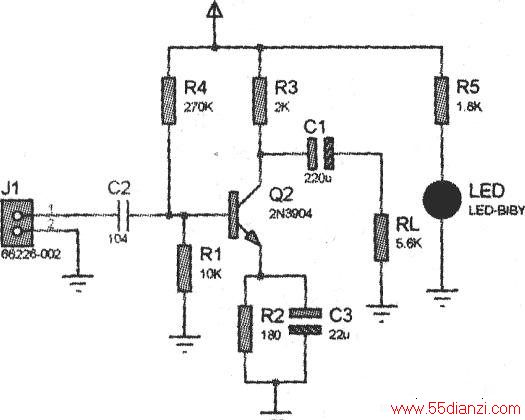

  在Proteus 7.5软件中设计好原理图,进行仿真调试,Proteus仿真大家比较熟悉,这里不再讨论了,最后确定好元件的参数,去掉信号源和检测仪器等对制版无用的元器件,对于活性元件(如仿真时可以发光的LED)可以不必改动,下图是仿真的单管放大器电路,最后参数定型的原理图。这里选用的元件是专门用来仿真,主要考虑的是参数合适,而不必理会元件的封装是什么。

42588

  执行菜单命令工具,编译网络表,出现网络表编译器窗口,格式栏选中Tan-go,其余采用默认值,点击确定,出现网络表窗口,点击Save As,出现保存窗口,文件命名——分压式放大器.TXT(扩展名不能改),开始取的仿真文件名为分压式放大器.DSN.则这一步会自动生成网络表的文本文件  分压式放大器.TXT,保存位置可改动,本例保存于我的文档下,保存类型栏不动,点击保存,再点击图4中的Close,关闭网络表窗口。

  三、调入网络表并修改

  1.打开Prote199SE软件,新建一个设计数据库一分压式放大器.ddb,然后执行菜单命令FiletNew,新建一个PCB文档,取名为“分压式放大器.PCB”,打开该文档,在禁止布线层设计好边框。

  2.加载网络表。

  在PCB设计窗口下,执行菜单命令Dsign/Load Nets,出现网络表加载窗口,可见没有文件加入,点击Browse,出现Select窗口后,点击Add,出现打开窗口,查找范围选为我的文档,文件类型选为AU Files,  才能找到网络表文件一分压式放大器.TXT,点击打开后,出现New Dsign Database窗口,自动生成与网络表同名的数据库文件——分压式放大器.DDB(扩展名名不能改),点击Browse,可改变文件保存位置,这里还保存于我的文档中,点击OKo在Protel中出现打开了分压式放大器.TXT文件和当前窗口Se-lect,点击Add,再次出现打开窗口,在我的文档中找到上次自动生成的文件——分压式放大器.DDB,点击打开,出现elect窗口(注:汉化的Ptote199SE软件,这一步操作出现的窗口主栏仍是空白的,应关闭Select窗口,点击Browse,重新加载网络表,才出现上图窗口。),点击Documents前的+,出现分压式放大器.TXT,点击OK,出现下图窗口,但此时网络表已加载到该窗口,可见有很多错误,关闭该窗口。

4256

755828

  3.修改封装。在Pr otel中打开分压式放大器.DDB文件:再打开其中的分压式放大器.TXT文件,修改其中的封装错误,把它改为Protel库中存在的封装。需要说明的是,Proteus中有的元件引脚定义与Protel中不一致,在此一并改动,如发光二极管,正负极分别定义为Al和A2,有的电解电容正负极定义为+和一,而Protel中定义为1和2……,改正完毕一定要保存,再关闭网络表窗口。因为网络表一分压式放大器,TXT是文本文件,所以可以不必在Protel中修改,单独打开文本文件修改也行。封装的改动也可在Proteus中绘制原理图,编辑元件属性时按照Protel中的封装改动,因为不使用Proteus ARES软件制版,元件封装改为Protel库中的封装不会影响仿真。

  4.重新加载网络表。执行步骤2,出现下图话框,表示没有错误,否则还要修改分压式放大器.TXT文件,再重新加载网络表。点击Execute,可见所有元件已经加载到PCB布线框以内,于是可以发扬Ptotel软件强大的制版功能了。

2555



  下图是按上述方法设计,最终生成的3种1:1比例的PCB图。

42586
