什么是上位机

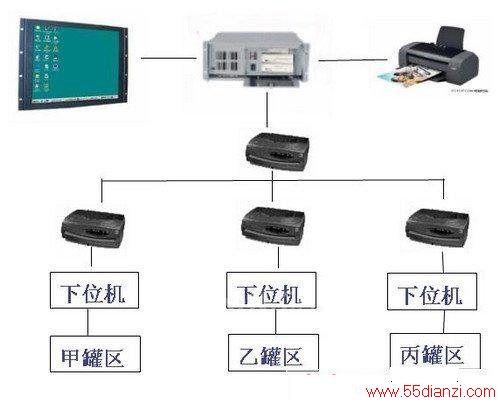

上位机是一台可以发出特定操控命令的计算机，通过操作预先设定好的命令，将命令传递给下位机，通过下位机来控制设备完成各项操作（应用最多的地方如：工业、水利、供电部门、交通等方面）。上位机都有特定的编程，有专门的开发系统，或以上是已经规定好任务，只能按特定的任务进行操作。简单说上位机就是命令的下达者，而下位机则是命令的执行者。
上位机软件介绍
下面介绍一种软件：物联网应用中收集感知节点信息,进行显示,控制的应用控制台。此软件主要有两部分组成,数据收发部分和显示部分
1、上位机在系统中的位置：处于网络层中，与嵌入式网关通过网线相连。实际应用时是放置在实验室的老师工作台上，供实验室的老师使用。
2、上位机的功能：此软件实时监视实验实中每个实验台的状况，包括上电或断电状态，实验台是否发出了警告，是否发出了求助信号，并对这些信号做出应答，还控制LED屏的文字显示。
3、上位机的设计实现： 此软件主要有两部分组成，数据收发部分和显示部分。数据收发指的是和嵌入式网关的数据收发。两者是通过网线连接的，所以应用的是TCP/IP 的Socket 套接字编程，嵌入式网关的设计中已经提到过，它在和上位机通信中是作为服务器的，那么上位机就是作为连接发起方。为了能保证网络连接的稳定性，我们把Socket读写的程序代码放在了try{} catch(){} 块中，一旦网络连接不正常，就会捕获到该异常，从而关闭程序。
4、关键代码如下：
private void ReadFromArm()
{
byte[] buffertocheck = new byte[1];
int bytesize = 0;
do
{
byte[] bufferofread = new byte[1024];
try { bytesize = stream.Read(bufferofread, 0, bufferofread.Length); }
catch (Exception ex) { connection = InDICator.Unconnected; MessageBox.Show("连接中断,程序将退出。"); ApplICation.Exit(); read.Abort(); }
//MessageBox.Show(BitConverter.ToString(bufferofread));
byte[] buffertochecktemp = buffertocheck;
buffertocheck = new byte[buffertochecktemp.Length + bytesize];
Array.Copy(buffertochecktemp, 0, buffertocheck, 0, buffertochecktemp.Length);
Array.Copy(bufferofread, 0, buffertocheck, buffertochecktemp.Length, bytesize);
int index_1, index_2;
while (Check7E(buffertocheck, out index_1, out index_2))
{
byte[] buffertodecode = new byte[index_2 + 1 - index_1];
Array.Copy(buffertocheck, index_1, buffertodecode, 0, index_2 + 1 - index_1);
byte[] bufferofdecode = PPP.Decode(buffertodecode);
//MessageBox.Show(BitConverter.ToString(bufferofdecode));
if (bufferofdecode[0] == bufferofdecode.Length && CheckSum(bufferofdecode))//保证从ARM来的帧是正确的
{
byte[] Zuohao = new byte[2];
int subindex = 1, index = bufferofdecode[1]*256+bufferofdecode[2]-1;
string status=null;
switch (bufferofdecode[3])//分别处理从ARM来的帧
{
case POWER_ON://从ARM来的上电状态
status = "上电";
subindex = 1;
break;
case POWER_OFF://从ARM来的断电状态
status = "断电";
subindex = 1;
break;
case ABNORMAL://从ARM来的异常状态
status = "异常";
subindex = 1;
break;
case WARNING://从ARM来的警告信号
status = "有";
subindex = 2;
break;
case NEED_HELP://从ARM来的求救信号
status = "有";
subindex = 3;
break;
}
if (0 <= index && index <= 49)
{
listView1.ItEMS[index].SubItems[subindex].Text = status;
if (status == "异常" || status == "有")
listView1.Items[index].SubItems[subindex].ForeColor = Color.Red;
else
listView1.Items[index].SubItems[subindex].ForeColor = Color.Black;
}
}
int newlength = buffertocheck.Length - 1 - index_2;
if (newlength == 0)
{
buffertocheck = new byte[1];
}
else
{
buffertochecktemp = buffertocheck;
buffertocheck = new byte[newlength];
Array.Copy(buffertochecktemp, index_2 + 1, buffertocheck, 0, newlength);
}
}
} while (connection == Indicator.Connected);
}
/// <summary>
/// 向ARM发送
/// </summary>
/// <param name="Zuohao">座号 2字节</param>
/// <param name="mingling">命令字 1字节</param>
public void WriteToArm(byte[] Zuohao, byte mingling)
{
if (connection == Indicator.Connected)//在与ARM保持连接的情况下可写
{
byte[] frame = new byte[5];
frame[0] = 0x05;
Array.Copy(Zuohao, 0, frame, 1, 2);
frame[3] = mingling;
byte temp = 0;
foreach (byte item in frame)
temp += item;
frame[4] = (byte)(0 - temp);
byte[] frametosend = PPP.Encode(frame);
Console.WriteLine(BitConverter.ToString(frametosend));
try { stream.Write(frametosend, 0, frametosend.Length); }
catch (Exception ex) { }
}
}
/// <summary>
/// 向ARM发送
/// </summary>
/// <param name="Zuohao">座号 2字节</param>
/// <param name="mingling">命令字加ASC码 n字节</param>
publIC void WriteToArm(byte[] Zuohao, byte[] minglingandASC)
{
if (connection == InDICator.Connected)//在与ARM保持连接的情况下可写
{
byte[] frame = new byte[4+minglingandASC.Length];
frame[0] = (byte)frame.Length;
Array.Copy(Zuohao, 0, frame, 1, 2);
Array.Copy(minglingandASC,0,frame,3,minglingandASC.Length);
byte temp = 0;
foreach (byte item in frame)
temp += item;
frame[frame.Length-1] = (byte)(0 - temp);
byte[] frametosend = PPP.Encode(frame);
Console.WriteLine(BitConverter.ToString(frametosend));
try { stream.Write(frametosend, 0, frametosend.Length); }
catch (Exception ex) { }
}
}

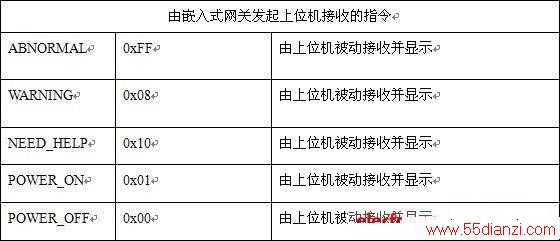

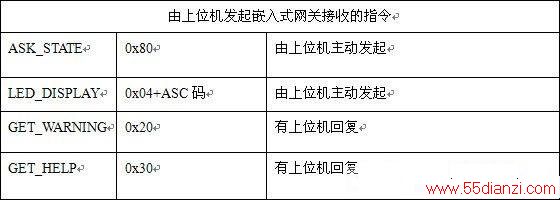

另外数据收发还需要协议，和嵌入式网关通信的指令和协议定制如下：
