Protel Dxp强大的批量修改功能

　　ProtELDxp有非常强大的批量操作功能，它具有批量自动元件标注、修改元件封装、修改布线、焊盘和字符大小等功能，下面是详细功能介绍。
　　
　　一、可以批量自动标注元件标号
　　

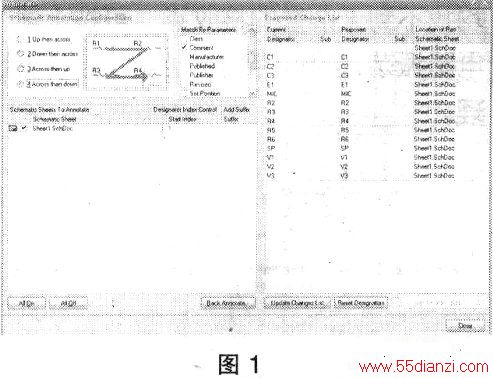

　　在原理图设计完成后，如果要重新标注元件，可以单击主菜单Tools》annotate打开annotate对话框，如图1所示。

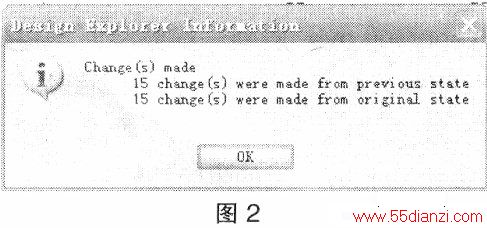

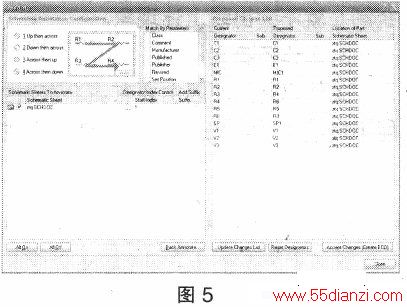

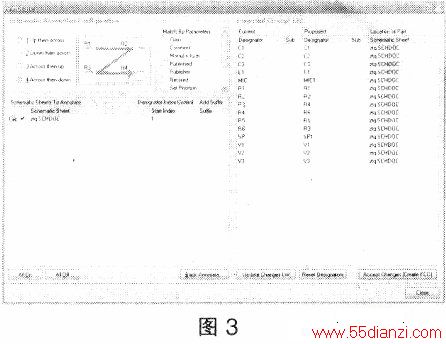

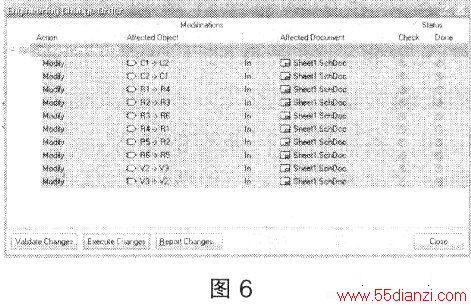

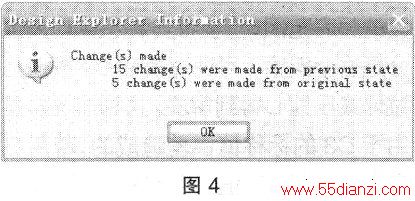

　　在左上角的“SchematiCANnota-tionConfiguration”中给出标注原则和需要进行标注的原理图。首先选择标注原则，有四项：先上后右，先下后右，先右后上，先右后下。选择一项既可，接着设定需要标注的原理图。在右边的“ProposedChangeList”中单击“ResetDesignators”按钮，在弹出的“DesignExplorerInformation”中单击Ok；如图2，再单击“UpdateChangesList”按钮，如图3，在弹出的“DesignExplorerInformation”中单击“Ok”，如图4，最后单击“ACCePTChanges”按钮，如图5，弹出“EngineeringChangeOrder”对话框，如图6所示。
　　
　　在弹出的“EngineeringChangeOrder”对话框中单击”ValidateChanges”按钮检查改变是否有效，当“Check”项全部为对钩，再单击“Exe-cuteChanges…”按钮，最后单击“Close”，这时所有的标注都已按设置更改了。

　　2、可以批量修改元件封装

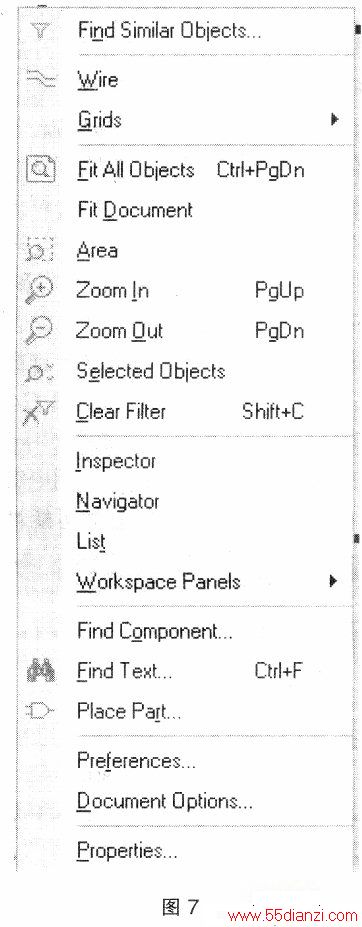

　　如果要批量修改所有同类元件封装，在原理图编辑器中把鼠标放在要批量修改的元件上，右击鼠标，弹出如下对话框，如图7所示。

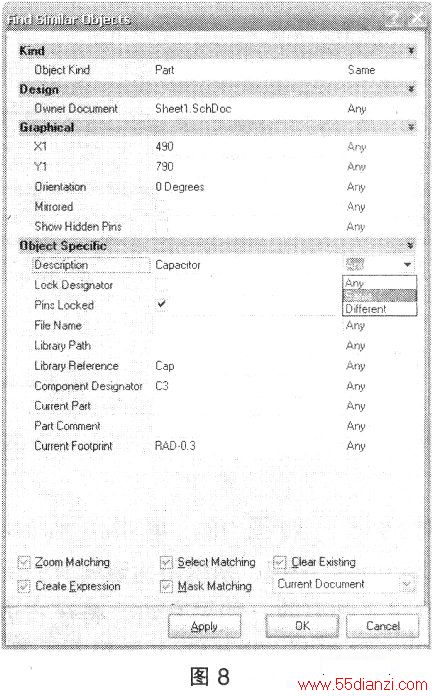

　　在弹出的对话框上选择“FindSimilarObjects…”，出现如图8对话框。

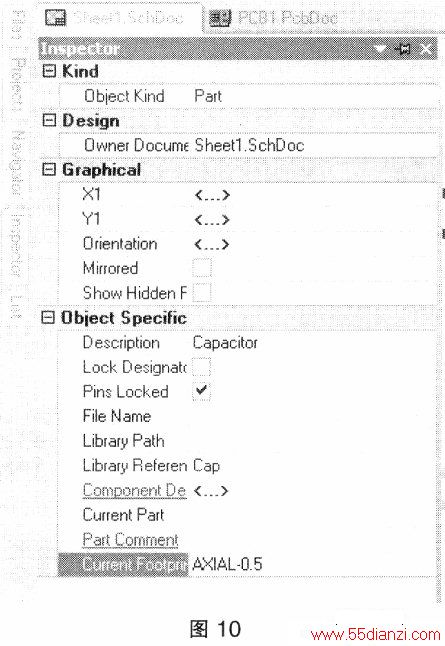

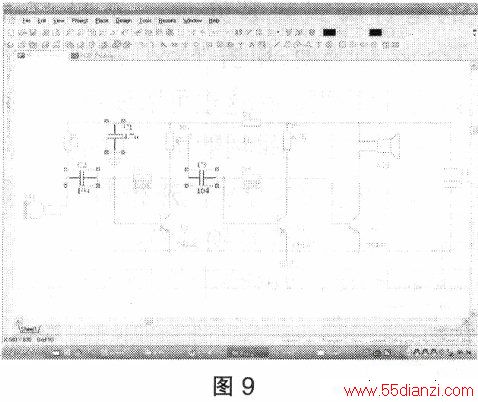

　　在“ObjectSpecifIC”选项中“Li-braryReference”显示要修改的是电容类，右边的“Any”改为“Same”，单击“OK”，这时可以看得到所有电容均以高亮度标注，按“CTRI+A”选中所有元件，每个元件被绿框包围，单击右下脚“In-spector”标签，如图9，（或用快捷键F11)打开“Inspector”对话框，如图10所示。

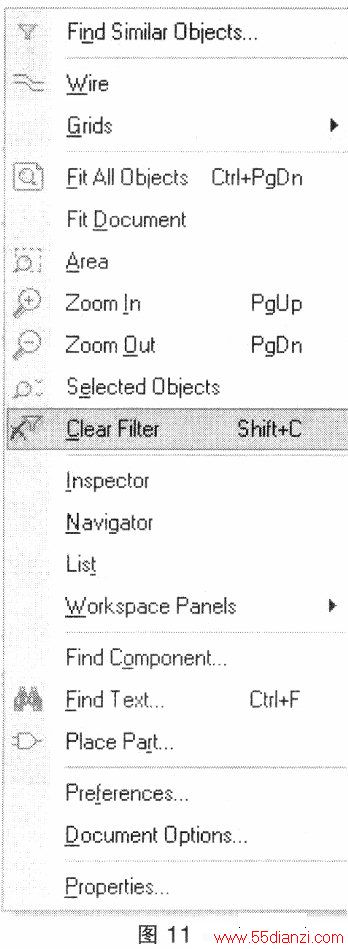

　　在“ObjectSpecific”选项中“CurrentFootprint“输入AXIAL-0.5，然后按回车，单击原理图窗口，右击鼠标，选择ClearFiLTEr解除元件屏蔽（或用快捷键Shift+C），如图11，所有元件的封装都改为AXIAL-0.5。
　　
　　如果只是修改部分元件的封装，可以按着Shift键的同时用鼠标选择多个要修改的同类元件，然后打开”In-spector”对话框进行如上操作。

　　3、批量修改焊
　　

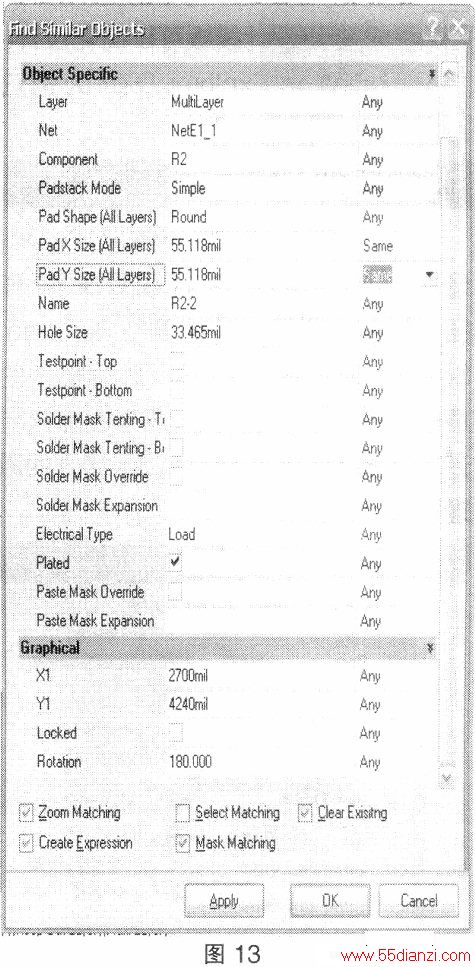

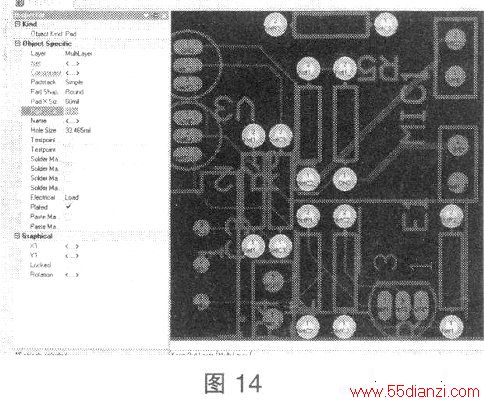

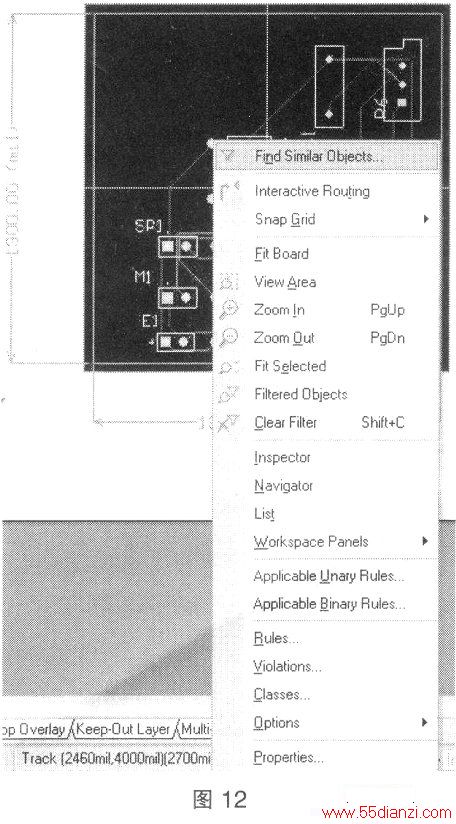

　　在PCB编辑器中，在要修改的焊盘上右击鼠标，选择“FindSimilarOb-jects”项，如图12，弹出“FindSimilarObjects”对话框，如图13，先选中下面“MaskMatching”，单击Pad×Size(AlILayers)和PadYSize(AlILayers)栏目里的Any，改为Same，单击OK，出现了List标签，列出所有选中焊盘，焊盘颜色为绿色，单击右下脚Inspector标签（或用快捷键F11）打开Inspector对话框，如图14。
　　
　　把Pad×Size和PadYSize栏的55.118mil都改为60mil，回车，更改完毕。
　　
　　其他批量操作与以上操作类似，只是个别操作有所区别。这项功能为我们提供了方便快捷的操作。
