在PROTEL 99SE当中，有时会发现在生成PCB时，有些网络没有转化过来，这时通常采取的方法是在原理图中重新修改网络，重新生成一次PCB。这样做有时会感觉很麻烦。下面谈一下我在画图时的另外一种解决方法。
一、在PCB里增加、编辑网络

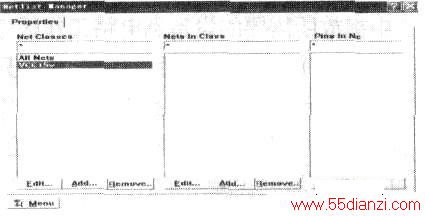

根据在PROTEL 99SE画图时的经验，可以不采取上述方法，而是采用另外一种方法，使我们的工作效率大为提高。在生成PCB时，不管出现什么样的错误，当然错误不是很多时，可以继续转化生成PCB。这时有些网络是没有的，在PCB里面直接加上所丢掉的网络名称即可。可以在NetlistManager中操作，点击design'NetlistManager进入下面的对话框：

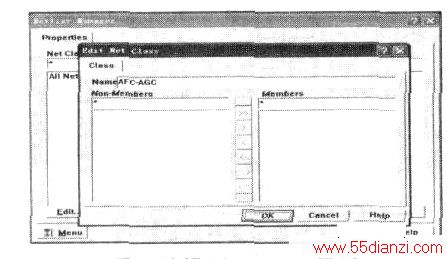

然后点击最左边的“Add…”进入下面的对话框，就可以增加相应的网络，只要将相应的网络名称输入，点击“OK”按钮即可。而后返回上一层对话框，点击“Edit…”编辑元件的管脚，对照原理图，将相应元件的管脚的网络更改即可。
二、在PCB里面更改元件管脚编号

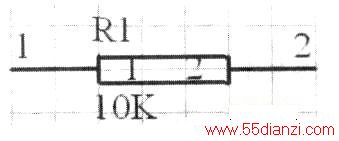

在PCB画图时，还有一个问题是初学者经常遇到的问题，就是在绘制原理图和生成PCB时，元件管脚的对应编号问题，我们的元件在原理图中是以‘1’、‘2’这样来编号的：

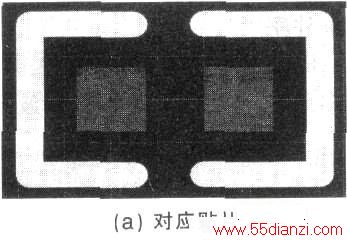

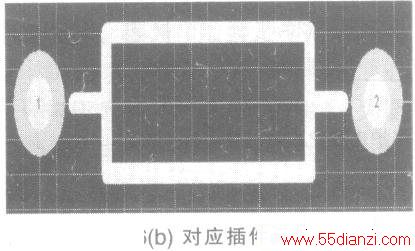

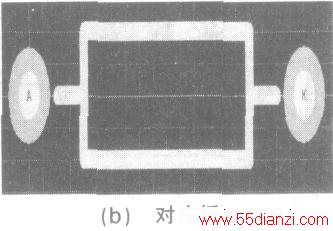

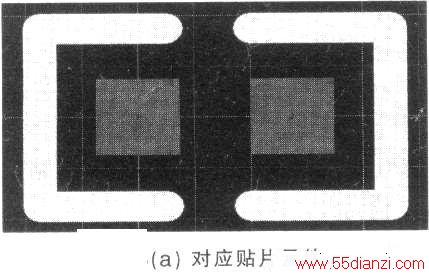

而在PCB库中元件管脚的编号却是‘A’、‘K’的编号，如下图(a)、下图(b)所示。

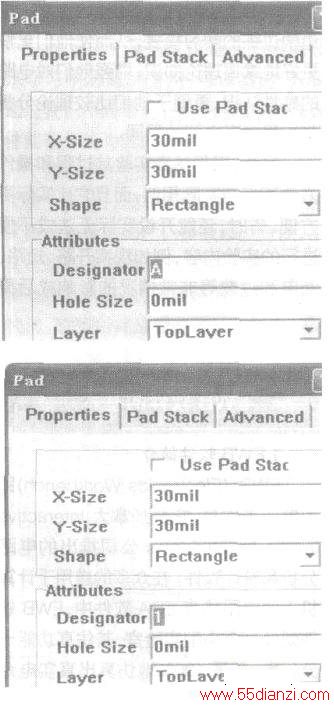

这样在生成PCB时，就会报告找不到节点的错误，也就是原理图中的‘1’、‘2’在PCB中找不到对应的编号，此时，将相应的编号更改即可。采用的方法是在PCB库中找到相应的元件，然后点击编辑，出现元件的编辑对话框，然后双击元件管脚即可看到管脚的名称，此时改为‘1’、‘2’来表示，即可解决元件管脚编号不统一的问题。见下图。
将上图中的‘A’改为‘1’，更改后的显示如下图。
可以保存到元件库中，以便以后我们可以直接使用，不用再做同样的工作。
三、在原理图中进行ERC检查
在画原理图时，还有一个问题也值得注意，在原理图绘制完毕，要进行ERC检验，ERC检查主要是为用户找出人为的疏漏、错误等。
进入Tools→ERC…即可进入ERC检查规则的设置，常用的是下列规则，MultipleNetOnNet：检测同一网络命名多个网络名称错误选中UnconnectedNetLabels：检测未实际连接的网络标号错误选中UnconnectedPowerObjects：检测未实际连接的电源对象错误选中DuplICateSheetNumbers：检测电路图编号重号错误选中DuplicateComponentDesigna-tor：检测元件编号重号错误选中BusLabelFormatErrors：检测总线标号格式错误选中FloatingInputPINs：检测输入引脚浮接错误选中这些设置一般为默认设置，不做更改的。
这个主要是电气规则的检验，比如看着已经连接上的线，其实没有连接上，这时，在进行ERC检验时，就可以检查出来。同时也为了清除在生成PCB时很多莫名其妙的错误。经过了ERC检验，所绘制的PCB一般就没有什么错误了。
