一、准备工作
新建一个DDB文件,再新建相关的原理图文件, 并做好相关准备设计PCB的准备工作，这个相信想画四层板的朋友都会, 不用我多讲了。
二、新建文件
新建一个PCB文件, 在KeepOutLayer层画出PCB的外框, 如下图，用过Protel的朋友们应该都会。
三、设置板层

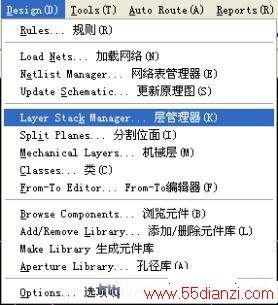

在PCB界面中点击主菜单Design 再点击Layer Stack Manager 如图：

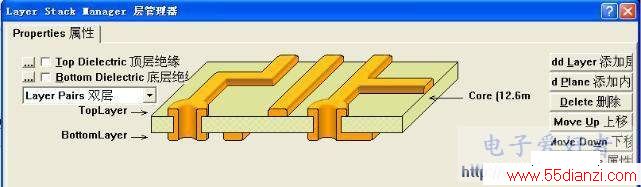

点击后弹出下面的层管理器对话框, 因为在Protel中默认是双面板，所以，我们看到的布线层只有两层。
现在我们来添加层，先单击左边的TopLayer, 再单击层管理器右上角的Add Plane按钮，添加内电层，这里说明一下，因为现在讲的是用负片画法的四层板，所以，需要添加内电层，而不是Add Layer。
单击
后，将在TopLayer的下自动增加一个

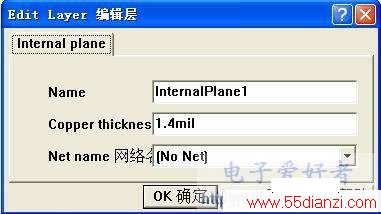

层,双击该层，我们就可以编辑这一层的相关属性，如下图：
在Name对应的项中，填入VCC，点击确定关闭对话框，也就是将该层改名为VCC，作为设计时的电源层。

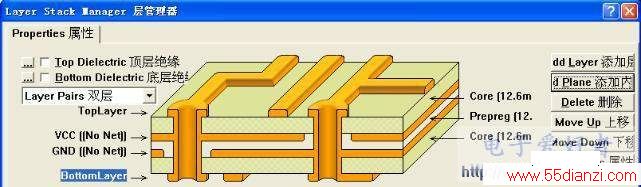

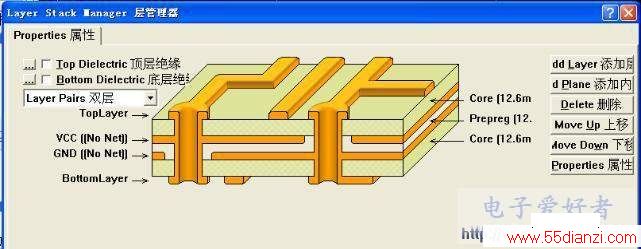

按同样的方法，再添加一个GND层。完成后如图：
四、导入网络
回到原理图的界面，单击主菜单Design ==> Update PCB如图:
=>

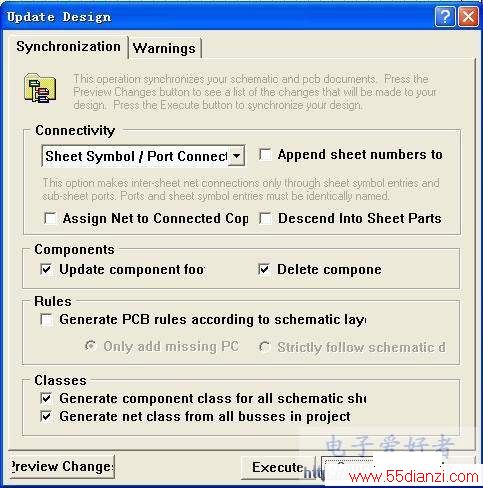

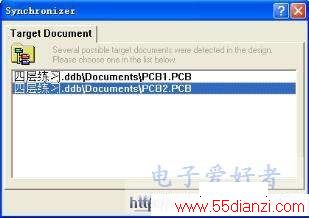

选择要更新的PCB文件，点击Apply ，

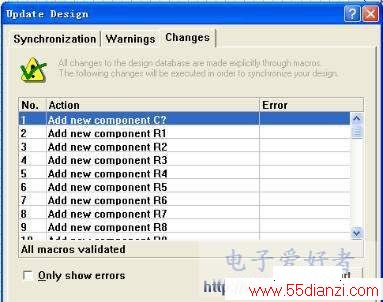

再点击左边的
，查看我们在原理图中所做的设计是否正确。

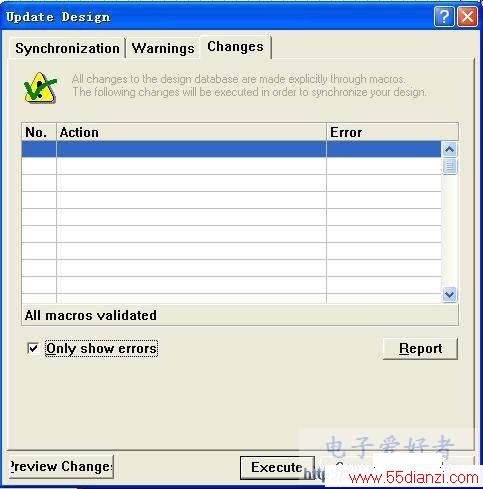

这里，我们把
项打上勾，只查看错误的网络。
在这里，我们没有发现有任何错误网络时，可以单击
将网络导入PCB文件了。
这种导入网络的方法是Protel的原理图导入网络到PCB的一个很方便的方法，不用再去生成网络表了。同时，修改原理图后的文件，也可用此方法快速更新PCB文件。
五、布局

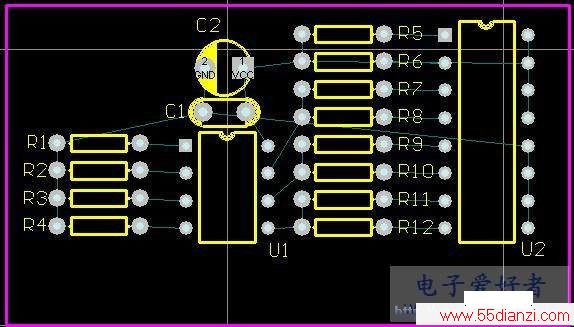

由于这个基本大家都会，所以省略了,完成后如图:
六、设置内电层
我们再执行主菜单Design 下的Layer Stack Manager 弹出层管理器，
双击VCC层，在弹出的对话框中，在Net name 的下拉对话框中选择VCC网络，给这一层真正定义为VCC网络，之前的只是取个VCC的名称而已，与VCC网络相同的元件管脚及过孔，均会与该层自动连接，从而不用布线。

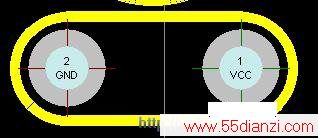

用同样的方法给GND层定义网络，将其定义为GND网络。点击OK关闭对话框。这时，我们发现，在PCB中，有些元件的PAD的中心有一个十字，这是因为，这个焊盘的网络是VCC或者GND，说明已经与相对应的网络连通。如图：
在图中，焊盘上的十字架的颜色就代表相对应连接内电层的颜色。如：内电层GND为棕色，则焊盘的十字也为棕色。
七、布线
[800字…………省略]
八、内电层分割
当Top Layer与BottomLayer层没有足够的空间来布信号线时，而又不想增加更多的信号层, 我们就需要将这些信号线走在内电层上，做法如下：

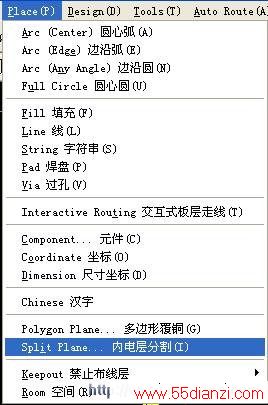

先确定要走在内电层的网络，再单击主菜单Place, 选择
项。如图：
弹出分割内电层的对话框，如图：
在Connect to Net中选择一个要布在内电层的网络，这里，假如，我们选AA1网络，在
中，我们设置为0.5mm, 这就是在内电层中与其它网络的距离。这个尽量设大一点，至少在0.3mm以上，一般为0.5mm，因为，在内层中，间距太小会导致生产时不良率较高。在Layer中，我们选VCC, （建议不要在层做内层分割，因为，在设计时，尽量保持的完整性，提高抗干扰能力。）
