8、现在我们要将C1连接到Q1和R1。将光标放在C1左边的连接点上，左击或按 ENTER 开始新的连线。
9、水平移动光标一直到Q1的基极与R1的连线上。一个连接标记将出现。
10、左击或按 ENTER 放置导线段，然后右击或按 ESC 表示你已经完成该导线的放置。注意两条导线是怎样自动连接上的。

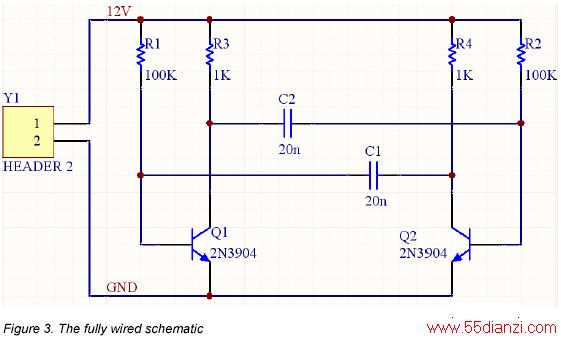

11、参照 Figure 3 连接电路中的剩余部分。
12、在完成所有的导线之后， 右击或按 ESC 退出放置模式。光标恢复为箭头形状。
网络与网络标签
彼此连接在一起的一组元件引脚称为网络（net）。例如，一个网络包括Q1的基极、R1的一个引脚和C1的一个引脚。
在设计中识别重要的网络是很容易的，你可以添加网络标签（ net labels ）。
在两个电源网络上放置网络标签：
1、从菜单选择 Place > Net Label 。 一个虚线框将悬浮在光标上。
2、在放置网络标签之前应先编辑，按 TAB 键显示 Net Label （ 网络标签 ） 对话框。
3、在 Net 栏键入12V，然后点击 OK 关闭对话框。
4、将该网络标签放在原理上，使该网络标签的左下角与最上边的导线靠在一起。
5、放完第一个网络标签后，你仍然处于网络标签放置模式，在放第二个网络标签之前再按 TAB 键进行编辑。
6、在 Net 栏键入GND，点击 OK 关闭对话框并放置网络标签。
7、选择 File > Save （ 热键F，S ）保存电路。
祝贺你！你已经用Protel DXP完成了你的第一张原理图。在我们将原理图转为电路板之前，让我们进行项目选项设置。
