  5.印刷电路板的设计检查、修改

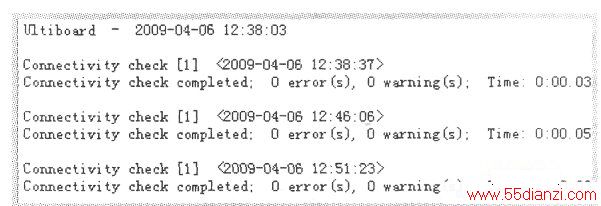

  选择"Design”菜单下的  进行检查。对布线后的印制板进行设计检查主要有两种途径,一是连接关系检查,二是设计规则检查。进行结果记录于信息栏的Restfits中,如下图所示。一般而言,连接关系检查容易通过,问题主要反映在避让距离违规上,实际制作时一要看设计规则是否合理,二要看根据错误报告中的出错坐标或违规标记,手工进行修改,不断修改并不断运行两种检查。

  6.文件保存、输出

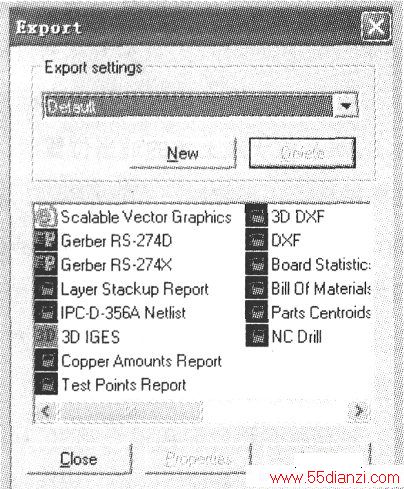

  完成必要的设计整理工作后,利用菜单“File”下的  输出不同格式和用途的设计文件,如下图所示,这些文件最好作为一个设计项目统一保存在一个文件夹内。
