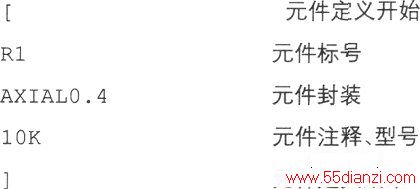

要解决网络表装载出错问题，首先要明确为什么要装载网络表。我们是根据原理图来制作PCB板，PCB必须忠实于原理图，而网络表正是用于联系原理图与PCB的文本文件。从网络表的结构可以看出。网络表由元件描述和网络描述两部分组成。元件描述中列出了原理图中所有元件的信息，每个元件用一对方括号将元件标号(Designator)、封装(Footprint)、型号注释(Part)等属性括起来，一个元件对应一对方括号，其作用是创建了一个元件清单，供PCB调用。元件描述格式如下：
网络描述中列出了原理图中各元件连结信息。
每个网络用一对小括号将网络名称、同一网络下的所有节点括起来，同样，一个网络对应一对小括号。
用于表明各元件引脚间的连接关系。网络连接描述格式如下：
装载网络表的元件描述部分，就是以封装的形式，在PCB中文档中找出与原理对应的元件．装载网络表的网络描述部分，就是在对应元件的焊盘问建立连接关系(“飞线”)。
