1．VisibleGrid(可视栅格)

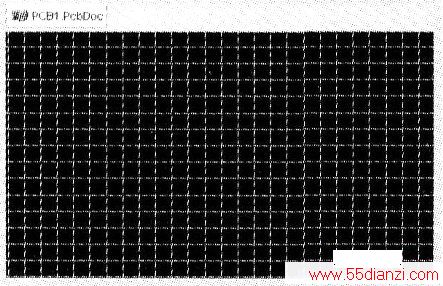

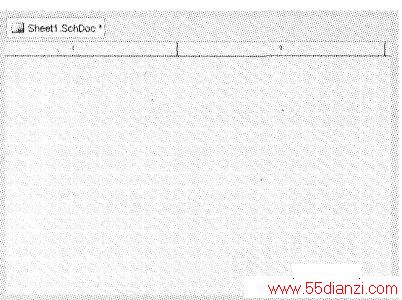

打开编辑器可以看到界面上的线状或者点状的纵横交错的格子。这些工作界面上可以看到的格子就是网格，这是一种几何点或线构成的网格。其作用类似于坐标线，可帮助用户掌握图件间的距离，更好地进行导线的放置、元件的定位，使我们更方便地绘图与制板。上图为在原理图编辑器环境中的栅格界面、下图为在PCB编辑器环境中的栅格界面。
可视栅格可以隐藏也可以显示，栅格的大小也可以在各编辑器中通过点击“查看”菜单或鼠标右击的相应项来设置。
2．SnapGrid(光标捕捉栅格)
指光标捕获图件时移动的最小间隔。它是指光标在原理图编辑器、原理图库编辑器、PCB编辑器及PCB库编辑器等环境中捕捉图符(如节点、导线、画图工具栏内的图符等)时可移动的最小步长。

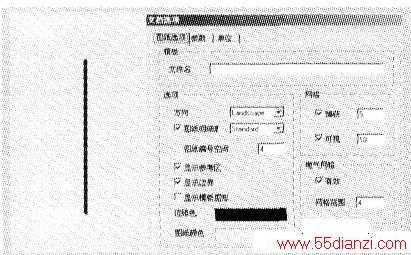

光标捕捉栅格的效果可以隐藏与显示，光标捕捉栅格的大小也可以在各编辑器中通过点击“查看”菜单或鼠标右击的相应项来设置。下图为在原理图编辑器中，在光标捕捉栅格为 5miI，可视栅格为10miI时，光标拖拉导线最小的步长为半格，也就是说最小的步伐为半格，要在一格的四分之一的地方放置图件是不可能的。

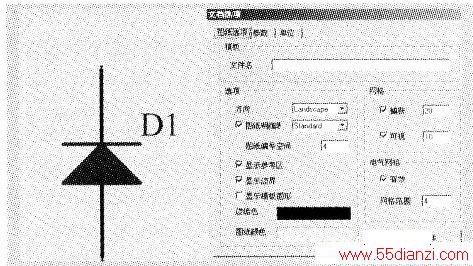

下图为在原理图编辑器中。光标捕捉栅格为20miI，可视栅格为10miI时，光标拖拉二极管D1最细小的步伐只可两格两格移动。
在原理图编辑器中完成所有摆放元件名称编辑时，有时会发现一些名称的位置无法放到合适的位置，原因是软件默认状态为栅格状态，元件名称段传正一、四类栅格作用的摆放位置只能以光标捕捉栅格为移动单位。当你需要放置到栅格中某一位置才能使图纸美观时，可有两种方法解决：1、可将栅格状态暂时取消，摆放后恢复。方法是将光标捕捉栅格(SrlapGrid)前的“&raDIC;”去掉；2、将光标捕捉栅格的数字设置得小一些，这样使图符移动的步伐细小一些，便能满足放在任意位置的目的。

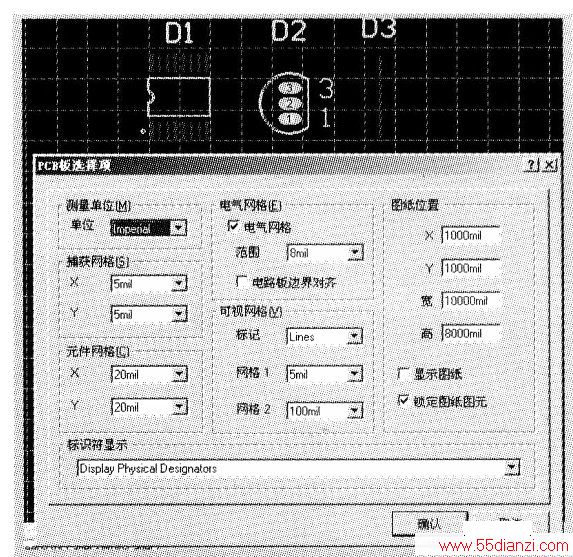

下图为在PCB编辑器中，光标捕捉栅格为5mil，第二可视栅格改为100mil第一可视栅格是当图纸显示比例大到一定程度的可视栅格，一般作用不大，数字默认)。其中的导线图件D3最小可半格半格移动。其中的D1、D2是元器件封装，不算图件。光标捕捉D1、D2移动的栅格不是光标捕捉栅格，而是元器件捕捉栅格。
3．ComponentGrid(元器件捕获栅格)
指放置元器件封装时，元器件封装移动的最小步长。元器件捕捉栅格主要是在PCB编辑器中放置器件封装时起作用。
如下图所示，光标捕捉栅格为5mil，元器件捕捉栅格为20rnil，第二可视栅格改为100rnil，元器件封装在一个可视栅格内最多可移动5下，即元器件封装移动的步长为20mil时，在100rnil的可视栅格内可移动5步。
元器件捕捉栅格可以隐藏与显示，元器件捕捉栅格的大小也可以在各编辑器中通过点击“查看”菜单或鼠标右击的相应项来设置。
4．EleCTRICalGrid(电气栅格)
电气栅格的作用是在移动或放置元件的过程中，当元件与周围电气实体的距离在电气栅格的设置范围内时，元件与电气实体会互相吸引。即光标处于电气栅格连接点的尺寸范围内时，会自动将光标吸引到该电气连接点上。
如下图所示，在原理图编辑器中，电气栅格为4mil，可视栅格为10mil，当光标移动到离如图所示集成块电气连接点7脚4mil时。光标自动被吸引，同时会出现红色“米”字电气连接符号。

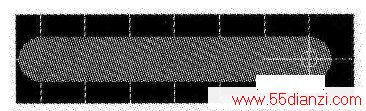

如下图所示，在PCB编辑器中，电气栅格为8mil，可视栅格为10mil当光标移动到离如图所示导线右端电气连接点8mil时，光标自动被吸引，同时会出现中心带圆圈的十字坐标电气连接符号。
电气栅格同样可以隐藏与显示，栅格的大小可通过点击“查看”菜单或鼠标右击的相应项来设置。
