进入印制电路板编辑界面后，要做的第一项工作是根据实际需要绘制电路板板框，但很多人感觉精确绘制印制板的电气边界和物理板框难度颇大，费时较多。

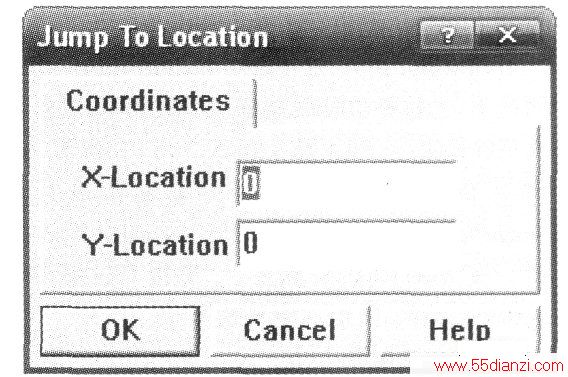

技巧1：在调用画线命令后可依次按压键盘上的J键和L键，出现如下图所示的光标位置设定对话框。在对话框中先输入(0，0)坐标后按三次回车键，再依次按压键盘上的J键和L键，在对话框中先输入需转弯的坐标点并按三次回车键，直到最后回到(0，O)坐标点按三次回车键即完成板框绘制。此法绘制板框快速而准确。
技巧2：用PlacementTools工具栏中的，将所需板框的形状尺寸用尺寸标注的形式先绘制轮廓，再用画线工具，按轮廓绘制出实际板框，最后再将尺寸标注删除即可。
